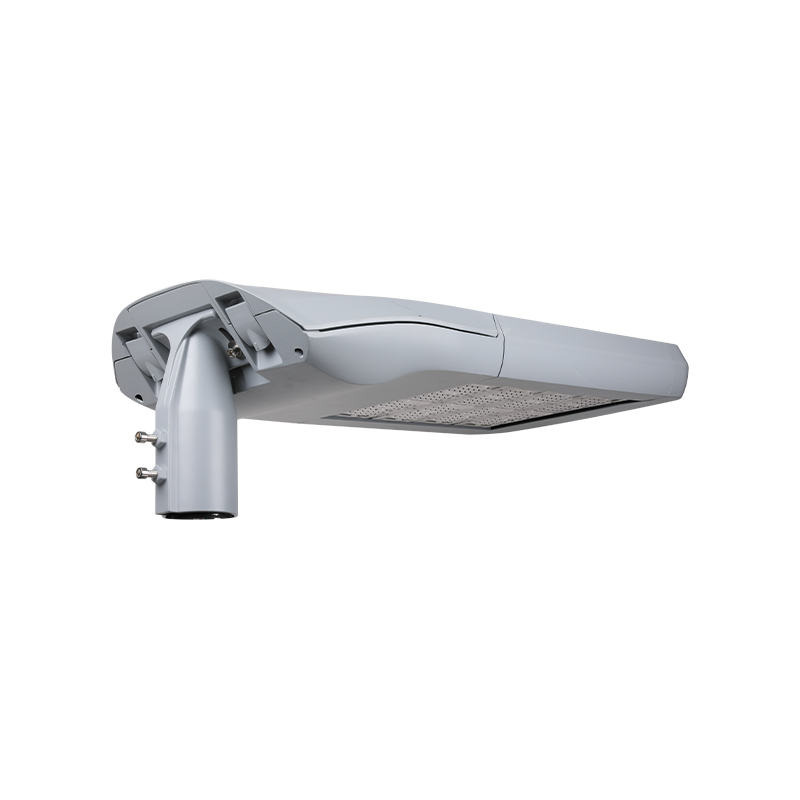

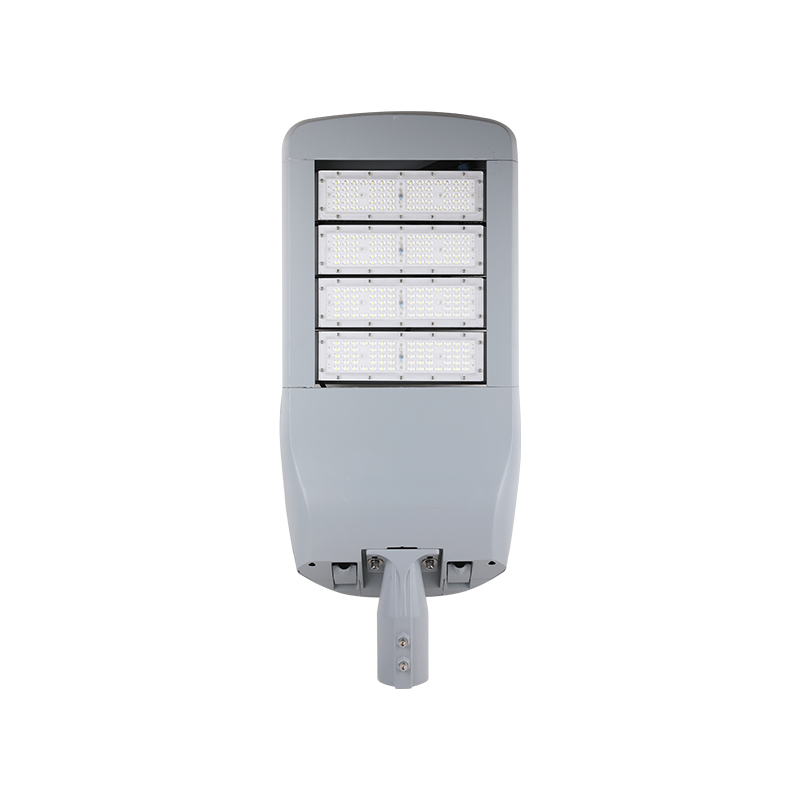

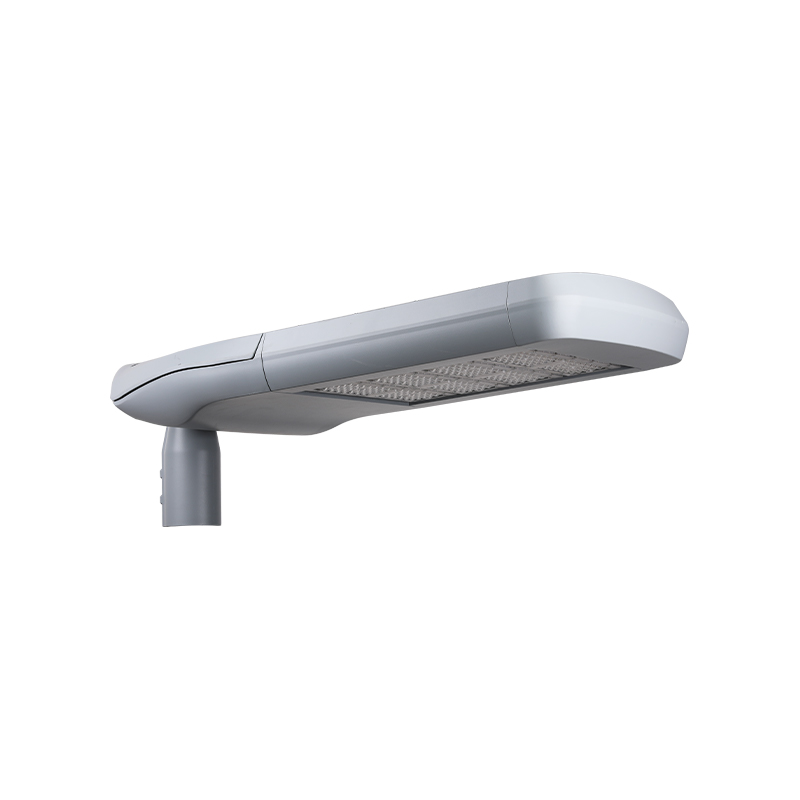

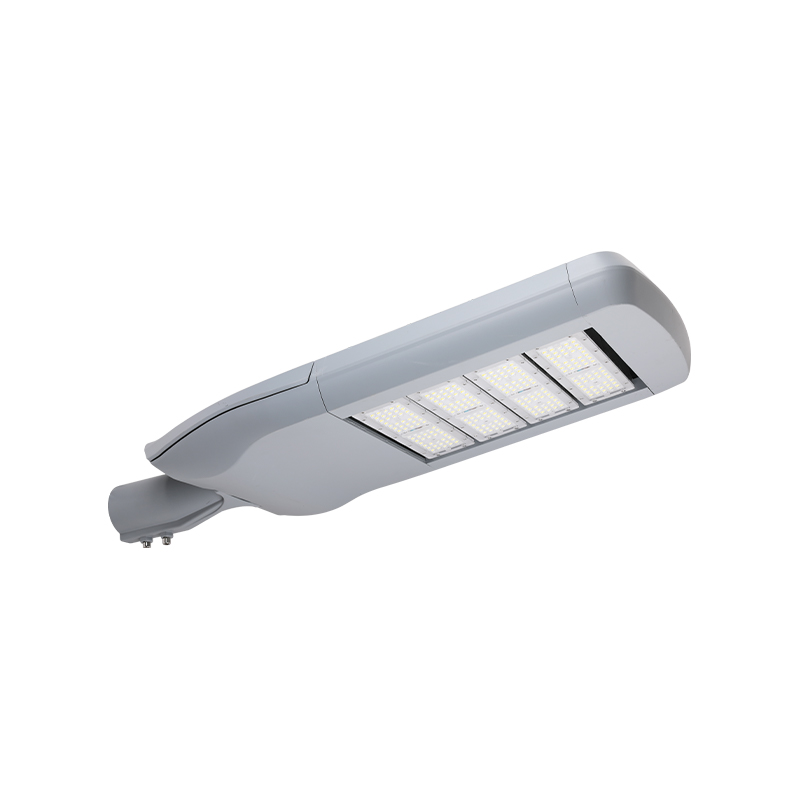

A FORTUNE MODULAR számos jelentős előnnyel rendelkezik. Kialakítása és funkciói a hatékonyság, a rugalmasság és a jövőorientáltság jellemzőit tükrözik. Fogaskerékrekeze és váltótálcája könnyen nyitható és szerszám nélkül cserélhető, ami nagymértékben leegyszerűsíti a karbantartási folyamahogyt és javítja a berendezés működőképességét és megbízhatóságát. A moduláris LED-motor kialakítása rugalmasan bővíthető egy modulról hat modulra, ami nemcsak a különböző forgatókönyvek igényeinek felel meg, hanem jelentősen javítja a költséghatékonyságot és nagyobb rugalmasságot és alkalmazkodóképességet biztosít a felhasználók számára.
A termék nagynyomású öntött alumínium testtel rendelkezik, és korrózióálló poliészter porbevonattal van bevonva, hogy biztosítsa a berendezés tartósságát és stabilitását zord környezetben. Állítható szögű dugaszolóaljzat-kialakítása támogatja az oldalsó bemenetet és az oszlop tetejére történő beépítést, tovább növelve a telepítés kényelmét és alkalmazhatóságát.
FŐ ALKALMAZÁSOK
ÚT ÉS ÚT | HIDAK | VÁROSI ÉS LAKÓTERÜLETEK | TÉR ÉS GYALOGOS TERÜLETEK |
MŰSZAKI ADATOK
| SPEC | M01 | M02 | M03 | M04 | M05 | M06 |
| Watt | 30-60w | 60-120W | 90-180W | 120-240W | 150-300W | 180-360W |
| Bemeneti feszültség | 100-277V / 50-60Hz | |||||
| Színhőmérséklet | 3000-6500K | |||||
| Színvisszaadási index | CRI > 70 | |||||
| Üzemi hőmérséklet | -40 ℃ ~ 50 ℃ | |||||
| Ház anyaga | ADC12 | |||||
| Behatolás elleni védelem | IP66 | |||||
| Ütésszilárdság | IK08 | |||||
| Túlfeszültség elleni védelem | 10KV/20KV | |||||
| Csap átmérője | 60 mm | |||||
| Súly | 6,0 kg | 7,2 kg | 8,4 kg | 9,5 kg | 10,8 kg | 12,2 kg |
TERVEZÉS RÉSZLETESEN

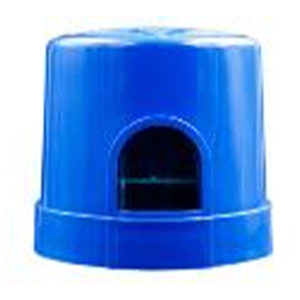

Led modul Többszörös modul opcionálisan akár 160lm/w lámpatest-hatékonysággal, hosszú élettartam 50000 óra. | Fényképvezérlő (opcionális) Opcionális NEMA aljzattal és fotocellával/zárlatos kfelakkal. |

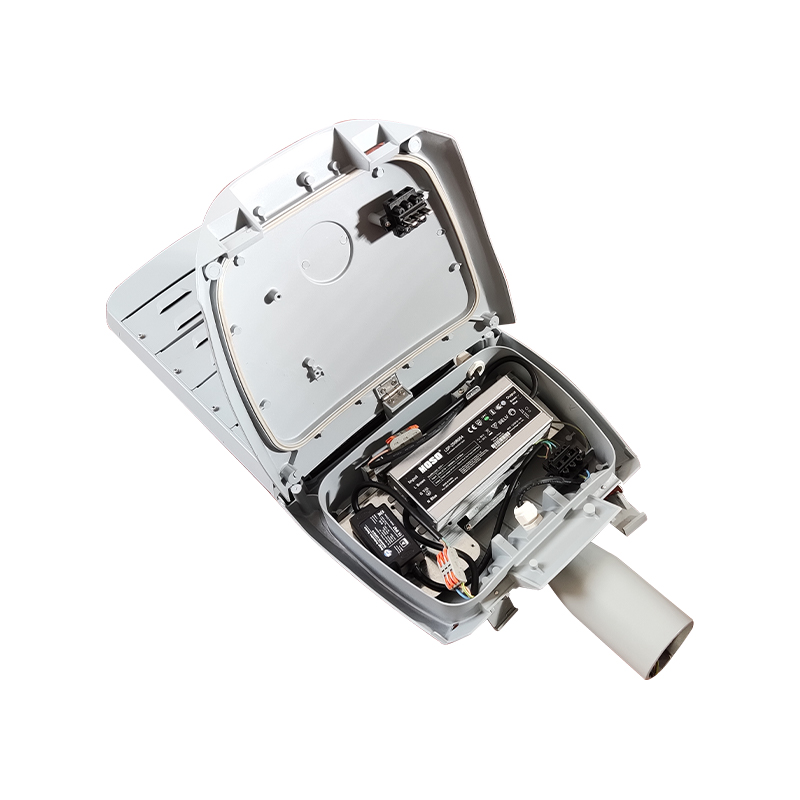

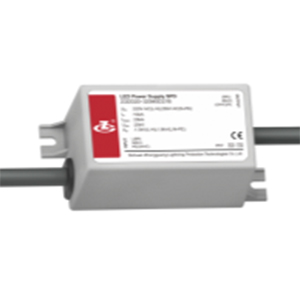

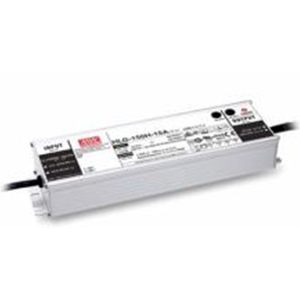

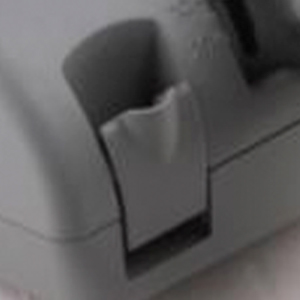

Tápegység Nagy teljesítményű led driver - Igény szerint 0-10V tompítás - A vezető márka közül választhat MOSO, Meanwell, Philips, Osram. | Csatok Szerszám nélkül nyitható hajtómű, könnyen karbantartható. |

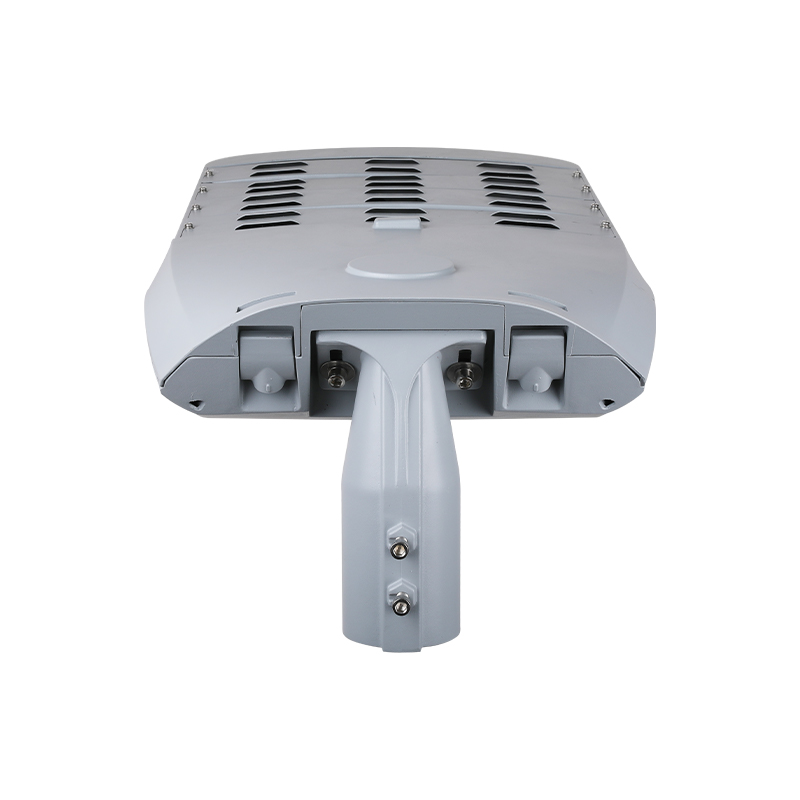

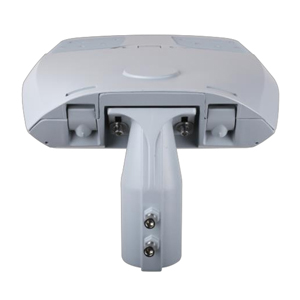

Spigot Széles szögben állítható 0℃±15℃-tól az oldalsó bemenethez és az oszlop tetejére történő rögzítéshez. | Hálózati szakaszoló A lámpatest automatikusan működik, amikor a sebességváltó rekesz nyílik, és becsukás után, a dolgozók biztonsága karbantartás közben. |

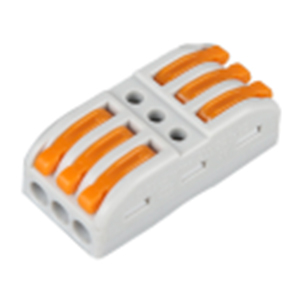

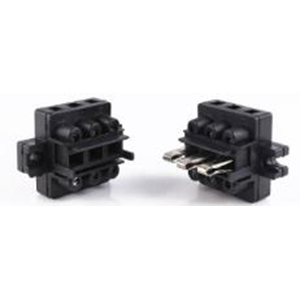

Csatlakozó Gyors dugaszolható csatlakozó, szerszám nélkül, időt takarít meg. | SPD 10kv (opcionális 20kv) túlfeszültség-védelmi eszköz, megbízhatóbb védelem a led tápegységhez. |

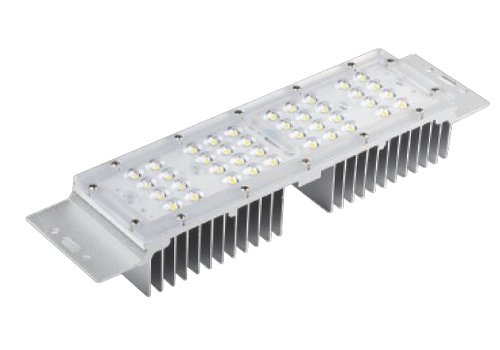

LED MODUL ELÉRHETŐ

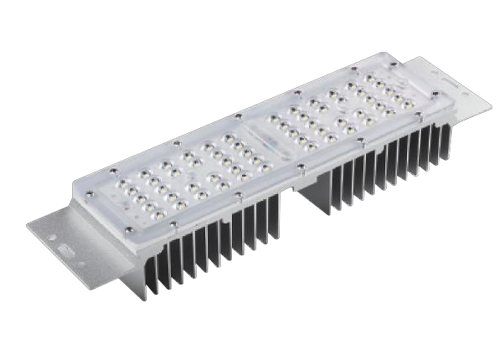

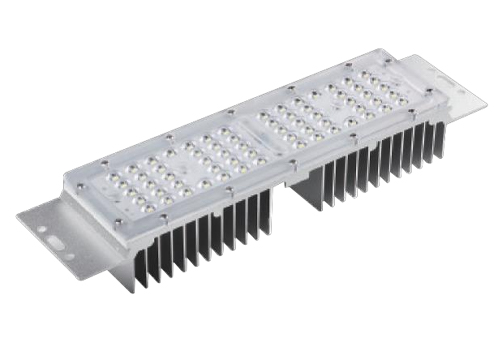

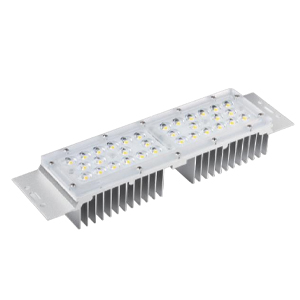

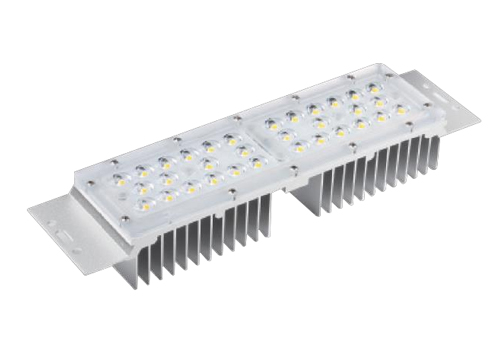

5050 LED MODUL LED darabszám: 32db Teljesítmény: 50W | 3030 LED MODUL LED darabszám: 40db Teljesítmény: 30w |
3030 LED MODUL LED darabszám: 56db Teljesítmény: 50W | 3030 LED MODUL LED darabszám: 64db Teljesítmény: 60w |

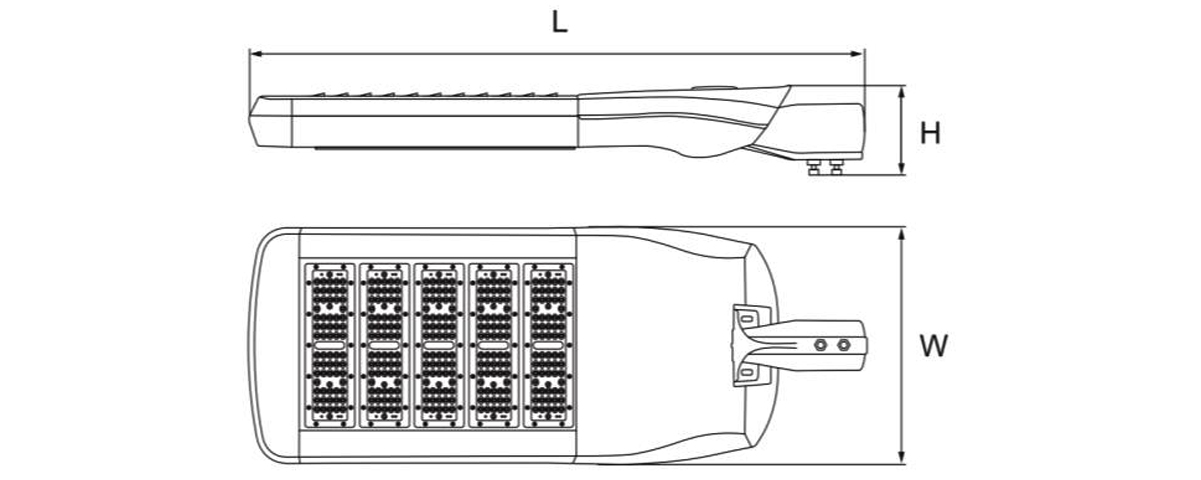

MÉRETEK (mm)
| MODELLL | Hosszúság (L) | Szélesség (W) | Magasság (L) |
| FORTUNE M01 | 590 mm | 350 mm | 130 mm |
| FORTUNE M02 | 670 mm | 350 mm | 130 mm |
| FORTUNE M03 | 750 mm | 350 mm | 130 mm |
| FORTUNE M04 | 830 mm | 350 mm | 130 mm |
| FORTUNE M05 | 910 mm | 350 mm | 130 mm |
| FORTUNE M06 | 990 mm | 350 mm | 130 mm |
MEGRENDELÉSI INFORMÁCIÓK
| Rendeljen kódot | LED típus | LED Menny | Modul Menny | Értékelt Watt | Lámpatest hatékonyságát up to | Világító fluxus | CCT | CRI |
| FTM101 | 3030 | 56 | 1 | 50w | 125 Im/w | 6250lm | 3000K-6500K | >70 |
| FTM102 | 3030 | 112 | 2 | 100w | 125 Im/w | 12500lm | 3000K-6500K | >70 |
| FTM103 | 3030 | 168 | 3 | 150w | 125 Im/w | 18750lm | 3000K-6500K | >70 |
| FTM104 | 3030 | 224 | 4 | 200w | 125 Im/w | 25000lm | 3000K-6500K | >70 |
| FTM105 | 3030 | 280 | 5 | 250w | 125lm/w | 31250lm | 3000K-6500K | >70 |
| FTM106 | 3030 | 336 | 6 | 300w | 125 Im/w | 37500lm | 3000K-6500K | >70 |
| FTM201 | 5050 | 32 | 1 | 50w | 150lm/w | 7500lm | 3000K-6500K | >70 |
| FTM202 | 5050 | 64 | 2 | 100w | 150lm/w | 15000lm | 3000K-6500K | >70 |
| FTM203 | 5050 | 96 | 3 | 150w | 150lm/w | 22500lm | 3000K-6500K | >70 |
| FTM204 | 5050 | 128 | 4 | 200w | 150lm/w | 30000lm | 3000K-6500K | >70 |
| FTM205 | 5050 | 160 | 5 | 250w | 150lm/w | 37500lm | 3000K-6500K | >70 |
| FTM206 | 5050 | 192 | 6 | 300w | 150lm/w | 45000lm | 3000K-6500K | >70 |
| Megjegyzés: - A teljesítmény igény szerint testreszabható. - Standard házfestés színe sötétszürke, kérésre más szín is festhető. | ||||||||
LOGISZTIKAI ADATOK

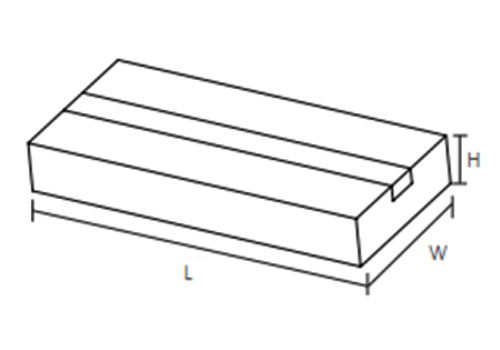

| MODELLL | Csomagolási egység (db/karton) | Karton mérete (mm) (hosszúság*szélesség*magasság) | Nettó súly | Bruttó tömeg | kötet |
| FORTUNE M01 | 1 | 640*380*180mm | 6,0 kg | 6,8 kg | 43,8 dm³ |
| FORTUNE M02 | 1 | 720*380*180mm | 7,2 kg | 8,0 kg | 49,2 dm³ |
| FORTUNE M03 | 1 | 800*380*180mm | 8,4 kg | 9,3 kg | 54,7 dm³ |
| FORTUNE M04 | 1 | 880*380*180mm | 9,5 kg | 10,5 kg | 60,2 dm³ |
| FORTUNE M05 | 1 | 960*380*180mm | 10,8 kg | 11,9 kg | 65,7 dm³ |
| FORTUNE M06 | 1 | 1040*380*180mm | 12,2 kg | 13,4 kg | 71,1 dm³ |
TELEPÍTÉS

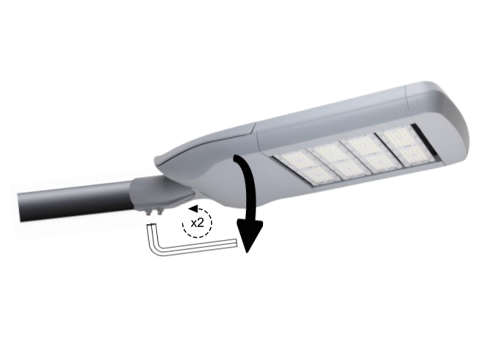

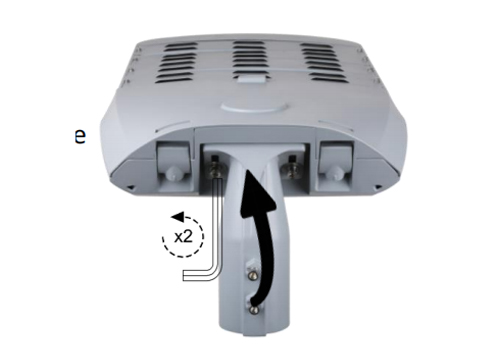

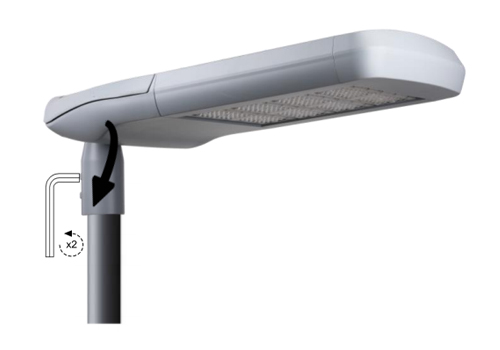

Rögzítse a lámpatestet az oszlophoz imbuszkulccsal. | Lazítsa meg a csavarokat az imbuszkulccsal, és forgassa el a csapot az oldalsó bemeneti helyzetbe. |

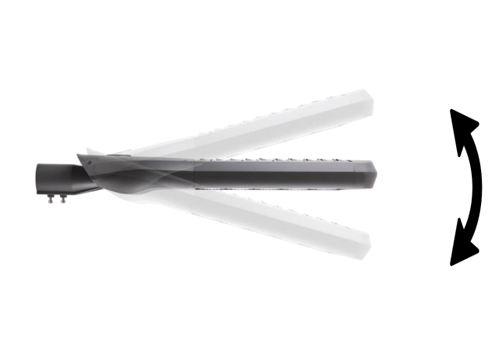

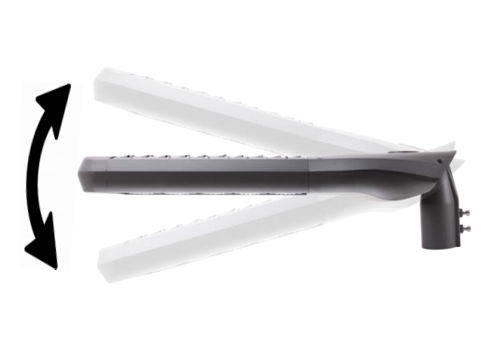

Csak egy kéziszerszám szükséges a lámpatest felszereléséhez. | A csapszög -15°, -10°,0°,5°, 10°,15°-kal állítható. |

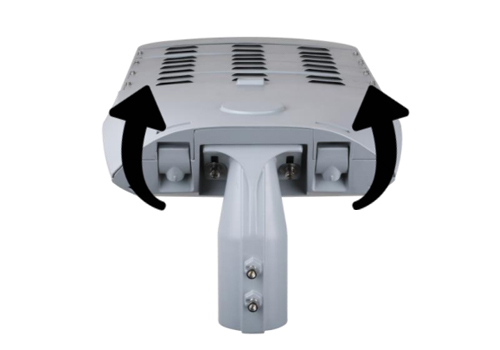

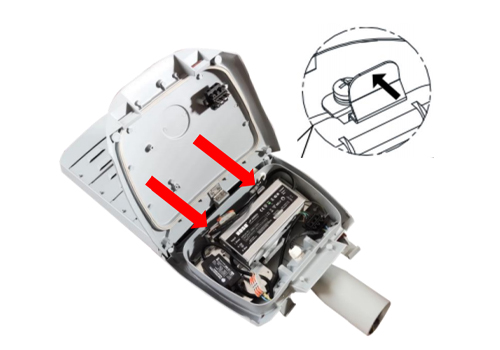

A csapszög -15°, -10°,0°,5°, 10°,15°-kal állítható. | Nyomja meg a két csatot a sebességváltó rekesz kinyitásához. |

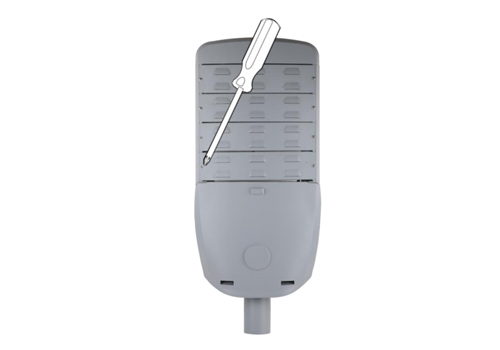

Helyezze a hajtómű rekesz fedelét reteszelt helyzetbe, szalagonként nyomja meg a 2 kapcsot és vegye ki a hajtóműlemezt, cserélje ki a meghibásodott elektronikus alkatrészeket újakra, majd zárja le a hajtóműteret. | Lazítsa meg és távolítsa el a hátsó borítólapot, majd folytassa a profilon rögzített csavarok meglazítását, távolítsa el a meghibásodott led modult és cserélje ki egy újra. Csatlakoztassa és húzza meg az egyes részeket lépésről lépésre. |
