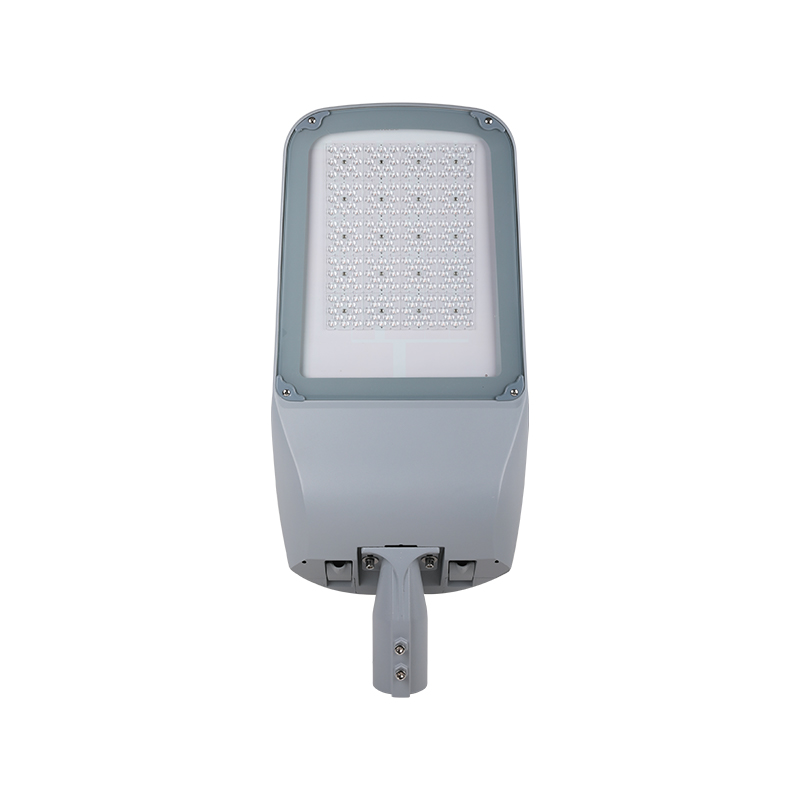

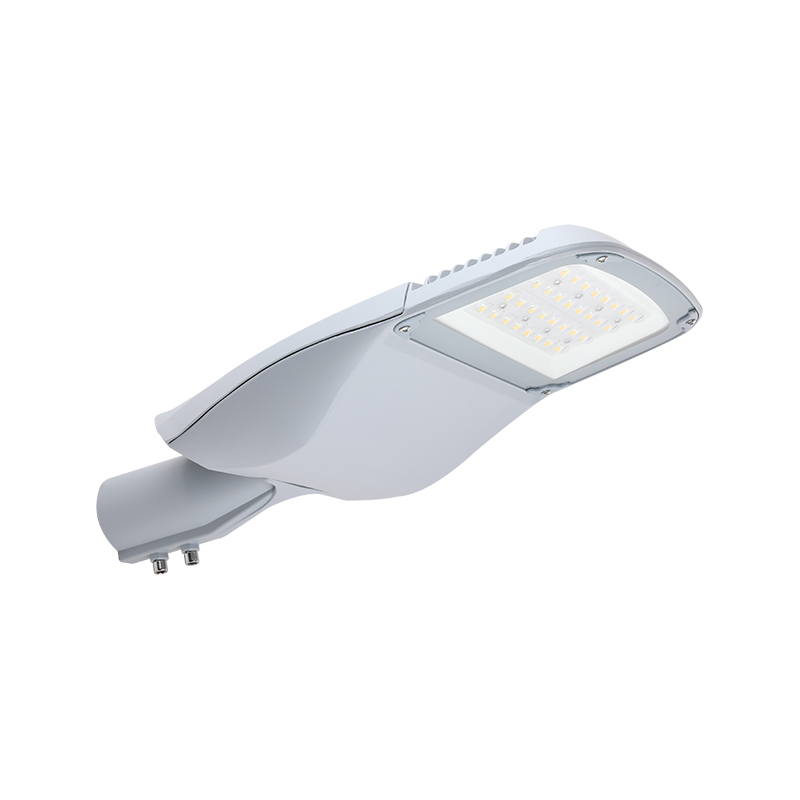

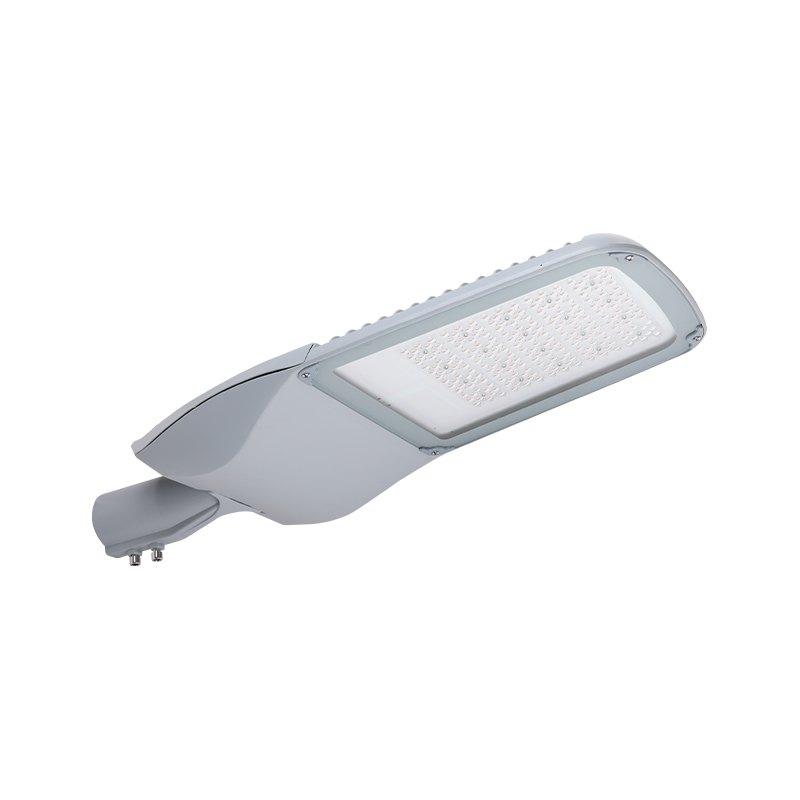

A FORTUNE MODULAR számos jelentős előnnyel rendelkezik. Kialakítása és funkciói a haték...
A FORTUNE három méretet kínál a különböző forgatókönyvekhez, nagymértékben javítva a projekt rugalmasságát és költséghatékonyságát. Ugyanakkor a készülék támogatja az állítható szögű aljzatokat, amelyek az oldalsó bemenetek és az oszlop tetejére történő beépítés változatos igényeit is kielégítik, nagy kényelmet biztosítva a felhasználók számára.

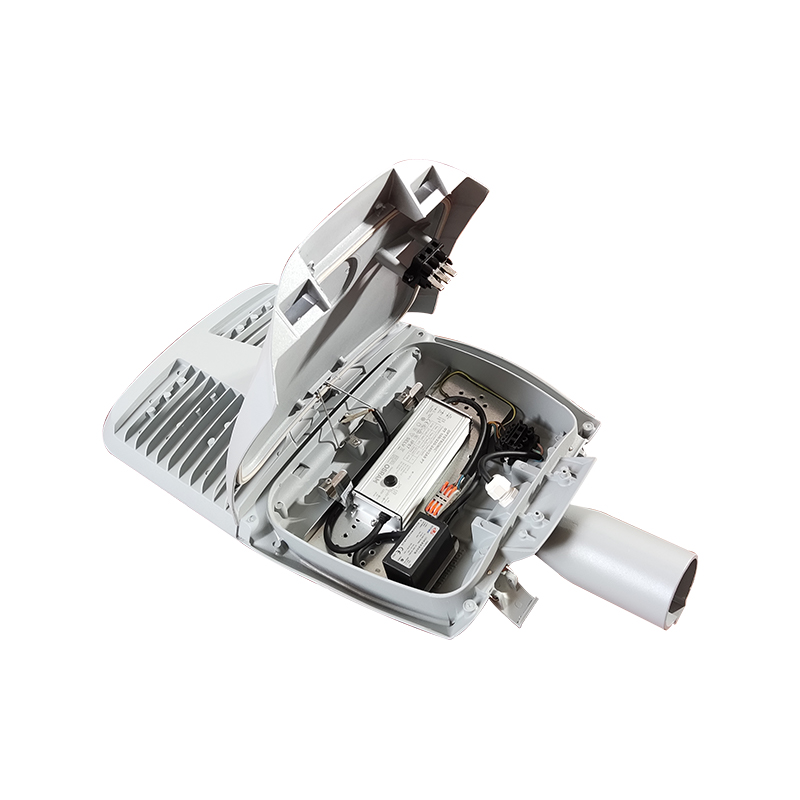

Karbantartási szempontból a készülék könnyen, szerszámok nélkül kinyitja a hajtóművet, emellett nagyon kényelmes a váltótálca cseréje is, ami nagymértékben csökkenti a karbantartás nehézségét és meghosszabbítja az élettartamot. Az alkalmazott optikai lencse kialakítás nemcsak aszimmetrikus fényeloszlást valósít meg, hanem hatékonyan csökkenti a tükröződést, javítja a fény egyenletességét, és kényelmesebb világítási élményt biztosít a felhasználóknak. A berendezés LED-fényforrásának és sebességváltójának kialakítása is magában rejti a jövőbeni fejlesztések lehetőségét. A felhasználók szükség szerint könnyen cserélhetik őket, hogy tovább javítsák a berendezés teljesítményét.

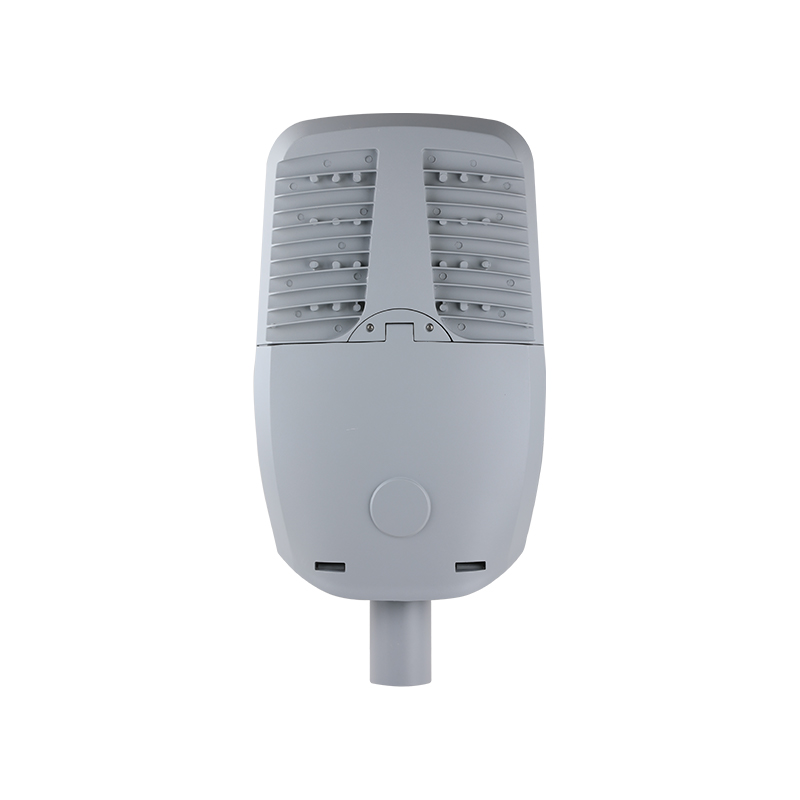

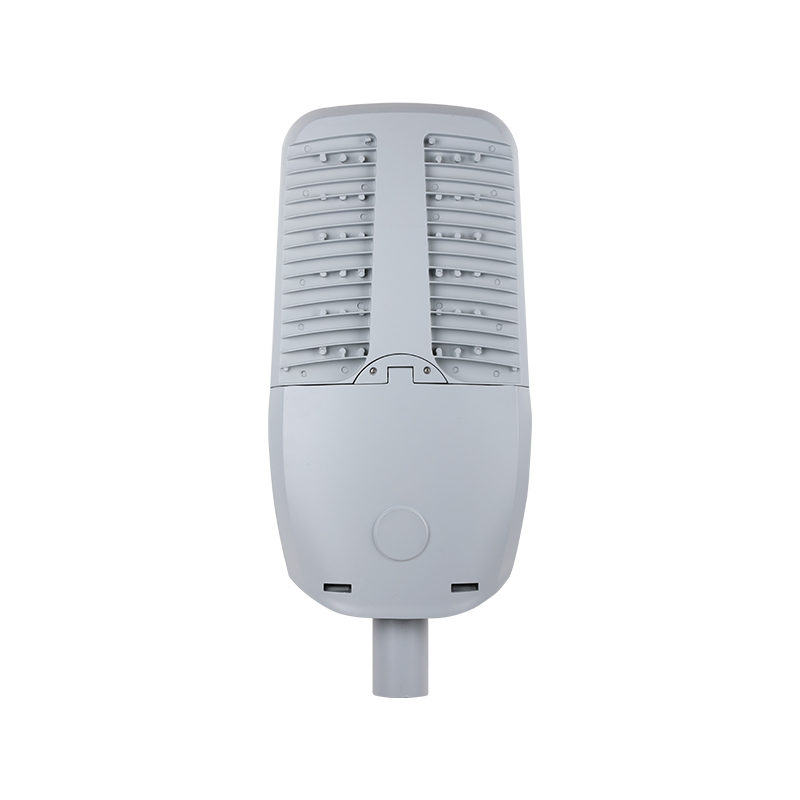

A test nagynyomású öntött alumíniumból készül, a felületet pedig korrózióálló poliészter porbevonat borítja. Nemcsak szép és tartós, de jó korrózióállósággal is rendelkezik, és képes alkalmazkodni a különféle összetett környezetekhez. A hűtőborda kialakítása hatékony hőelvezetési technológiát alkalmaz, hogy biztosítsa a berendezés stabilitását és biztonságát a hosszú távú működés során, hatékonyan meghosszabbítva a berendezés élettartamát.
FŐ ALKALMAZÁSOK
ÚT ÉS ÚT | HIDAK | VÁROSI ÉS LAKÓTERÜLETEK | TÉR ÉS GYALOGOS TERÜLETEK |
MŰSZAKI ADATOK
| SPEC | MINI | MIDI | MAXI |
| Watt | 50-80W | 80-150W | 100-200W |
| Bemeneti feszültség | 100-277V/50-60Hz | ||
| Színhőmérséklet | 3000-6500K | ||
| Színvisszaadási index | CRI>70 | ||
| Üzemi hőmérséklet | -40 ℃ ~ 50 ℃ | ||
| Lakásanyag | ADC12 | ||
| Behatolás elleni védelem | IP66 | ||
| Ütésszilárdság | IK08 | ||
| Túlfeszültség-védelem | 10KV/20KV | ||
| Diffúzor | Edzett üveg | ||
| Csap átmérője | 60 mm | ||
| Súly | 5,9 kg | 7,5 kg | 8,8 kg |
TERVEZÉS RÉSZLETESEN

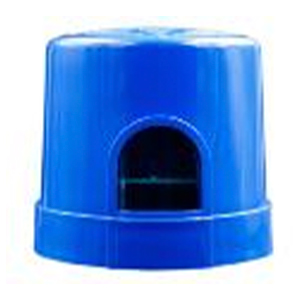

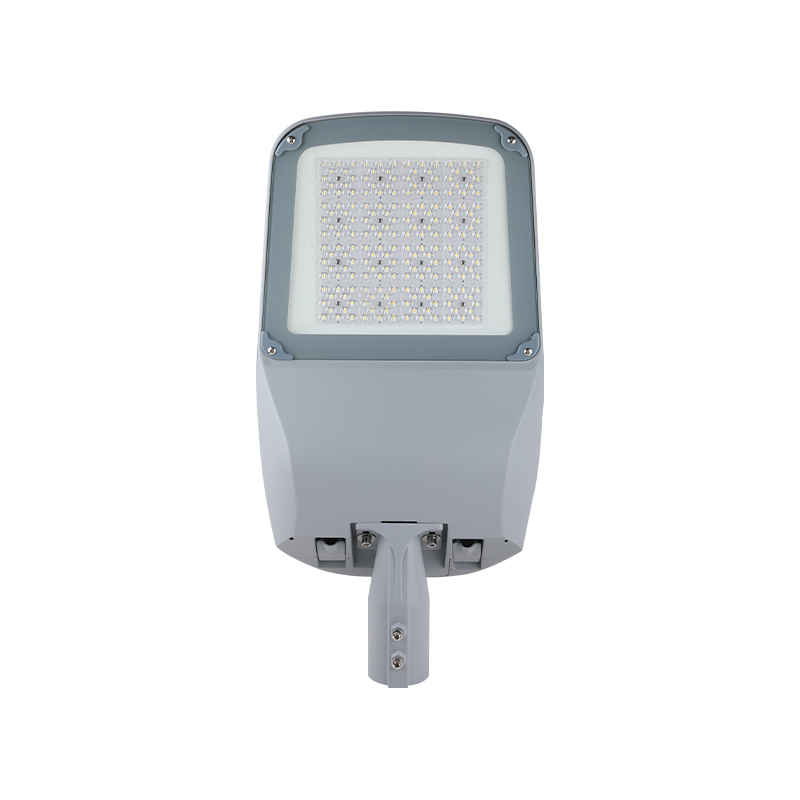

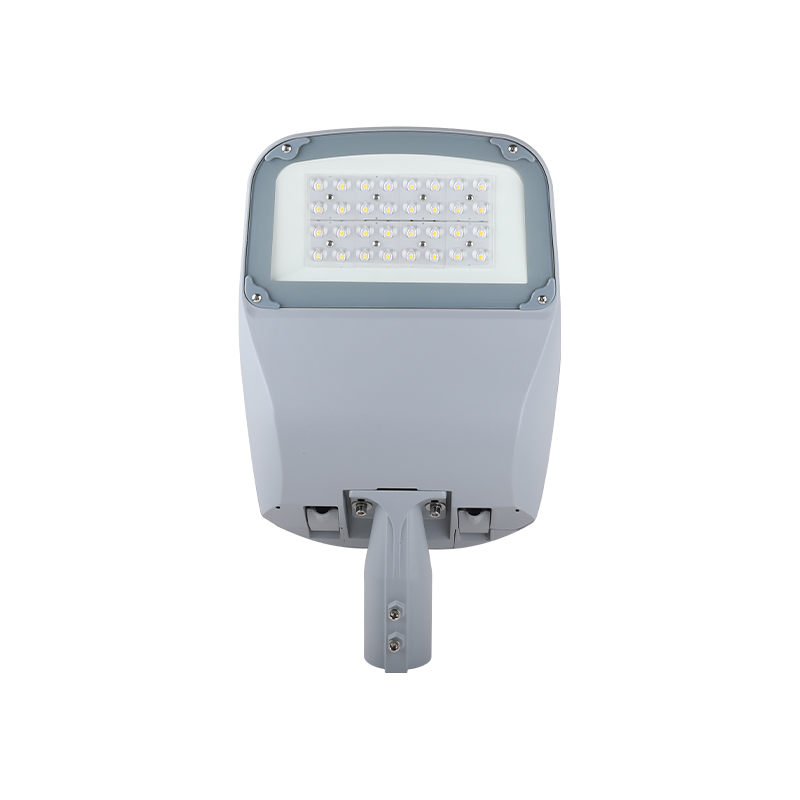

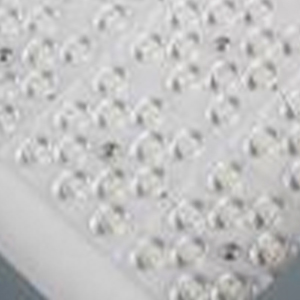

Led chipek Lumileds 3030 és 5050 led chipek akár 150lm/w lámpatest-hatékonysággal, hosszú élettartammal 50000 óra. | Fényképvezérlő (opcionális) Opcionális NEMA aljzattal és fotocellával / rövidzársapkával. |

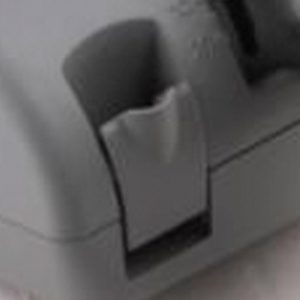

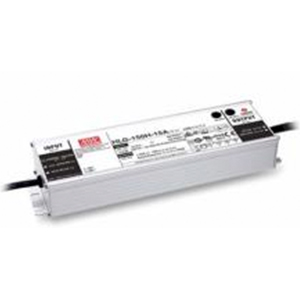

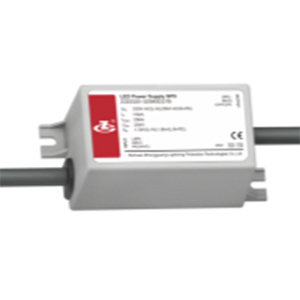

Tápegység Nagy teljesítményű led driver -0-10V tompítás igény szerint - A vezető márka közül választhat MOSO, Meanwell, Philips, Osram. | Csatok Szerszám nélkül nyitható hajtómű, könnyen karbantartható. |

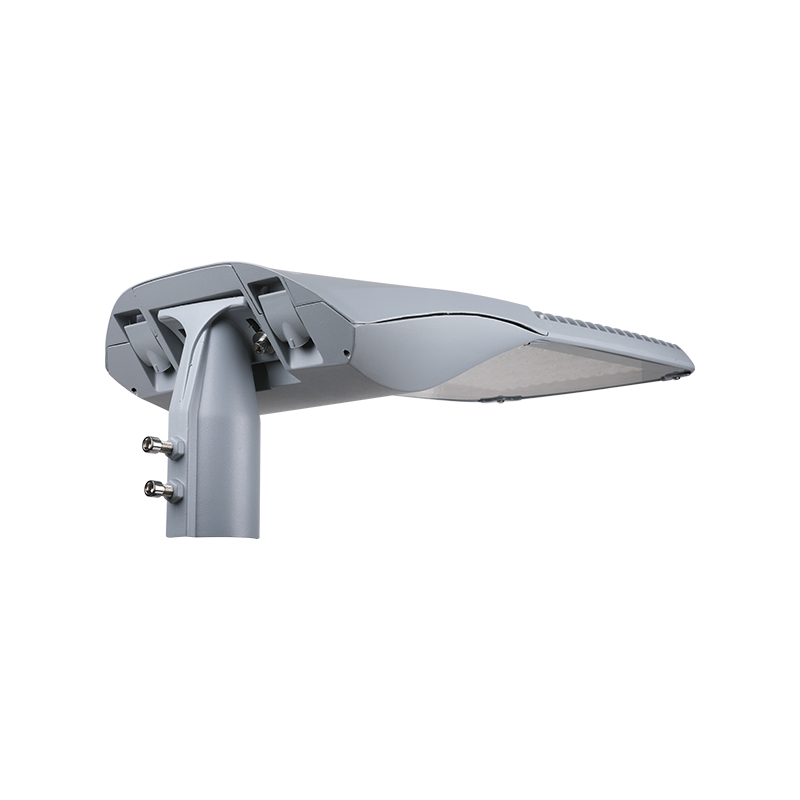

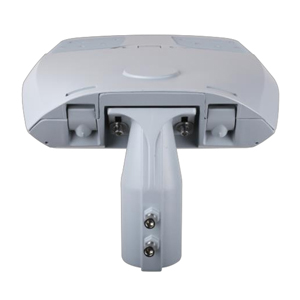

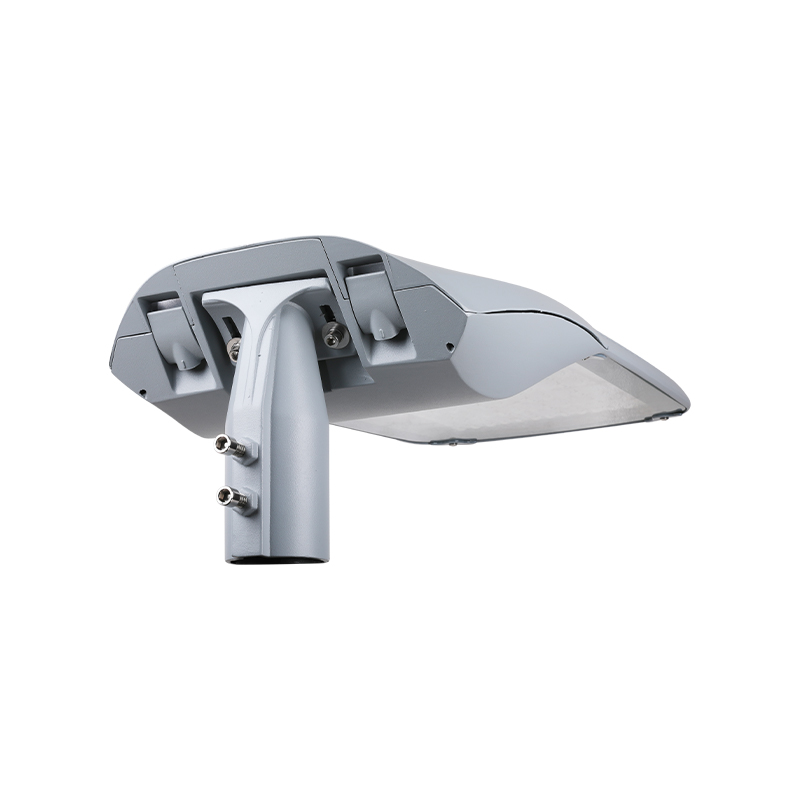

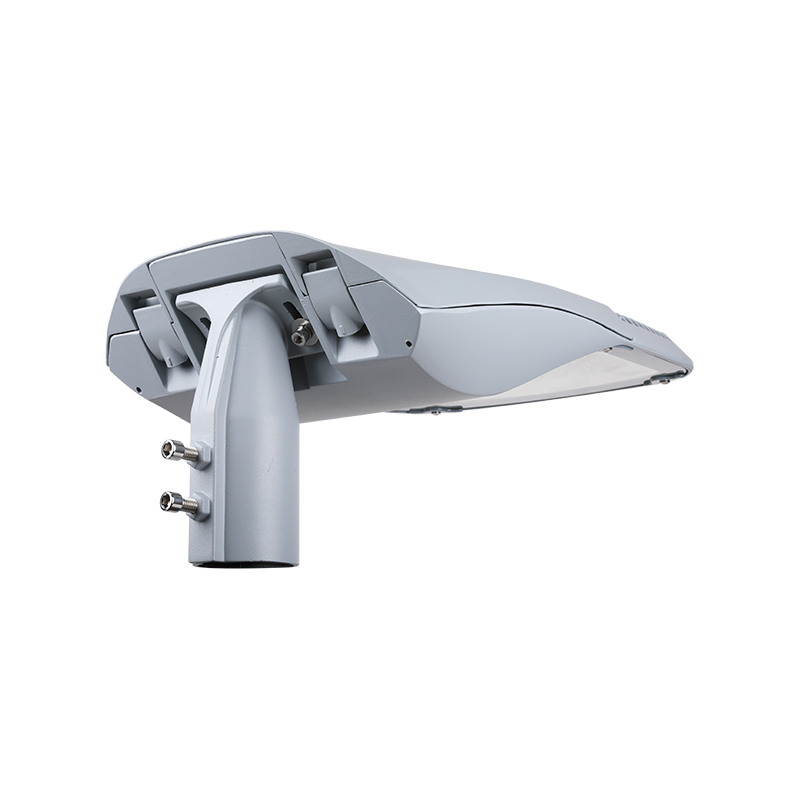

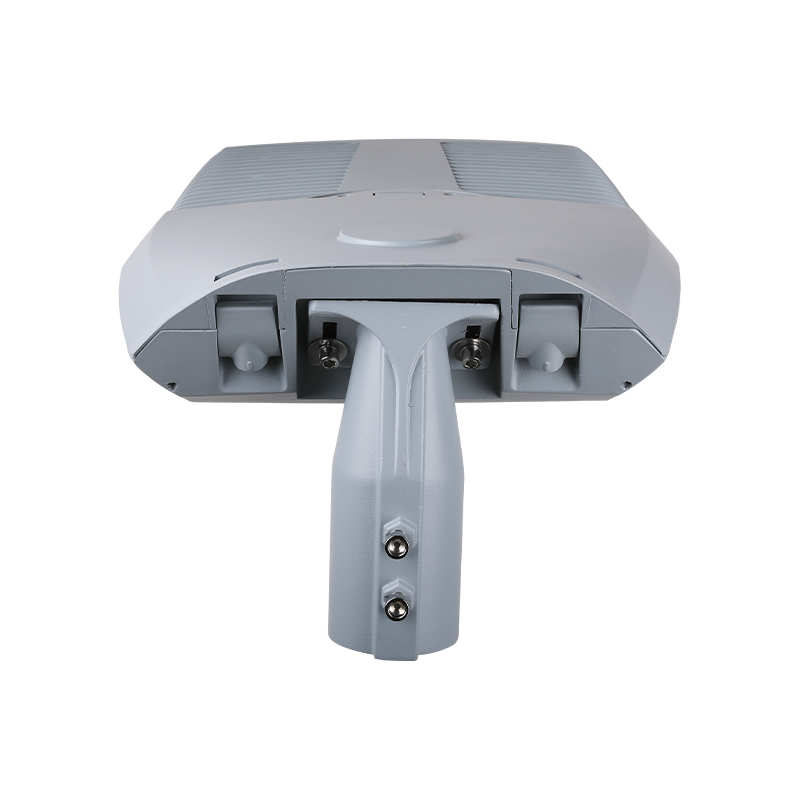

Spigot Széles szögben állítható 0°-±15° között az oldalsó bemenethez és az oszlop tetejére történő rögzítéshez. | Hálózati szakaszoló A lámpatest automatikus kikapcsolása, amikor a sebességváltó rekesz nyitva van, és bezárás után, a dolgozók biztonsága karbantartás közben. |

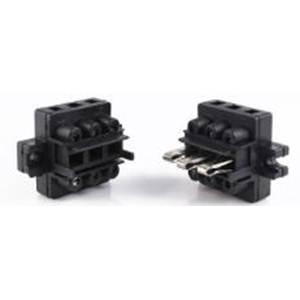

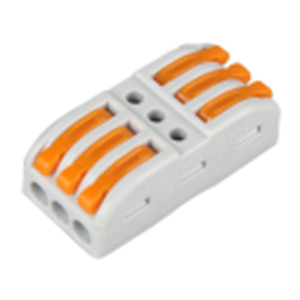

Csatlakozó Gyors dugaszolható csatlakozó, szerszám nélkül, időt takarít meg. | SPD 10kv (opcionális 20kv) túlfeszültség-védelmi készülék, megbízhatóbb védelem a led tápegységhez. |

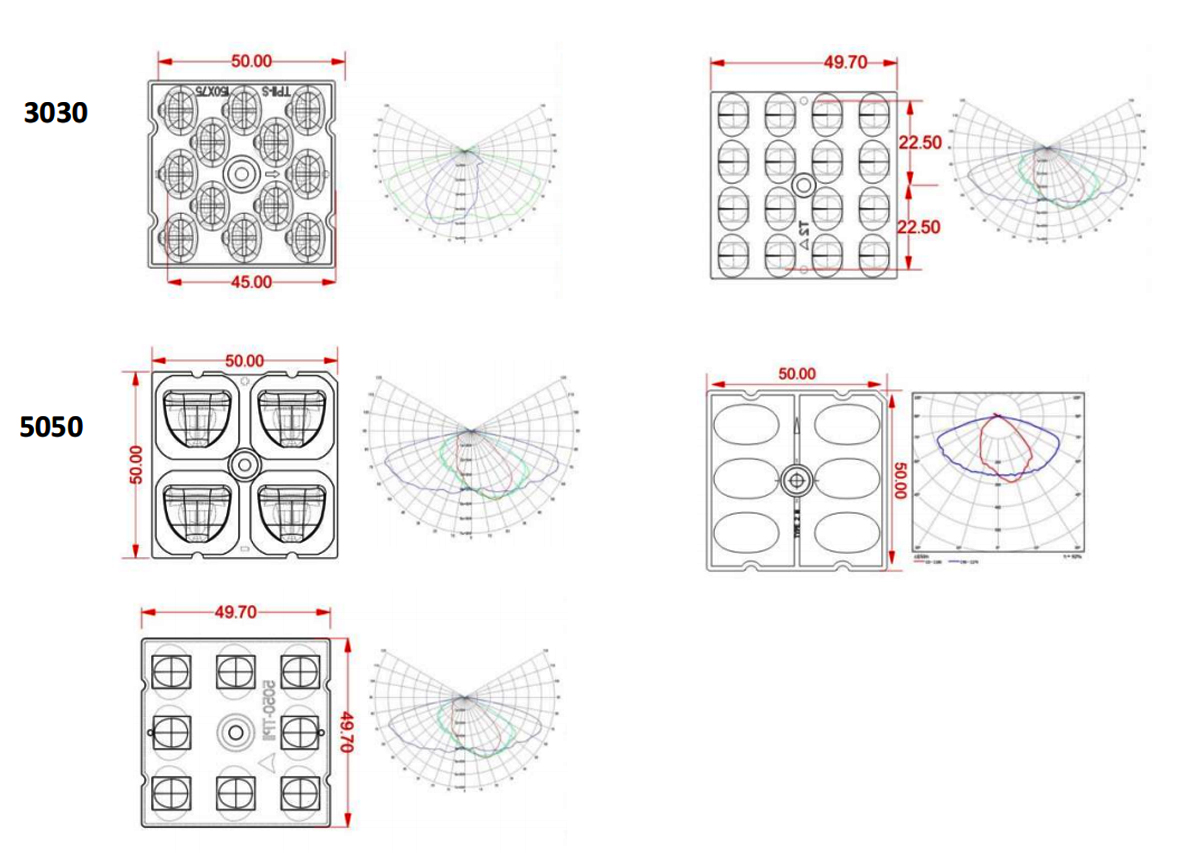

OPTIKA ELÉRHETŐ

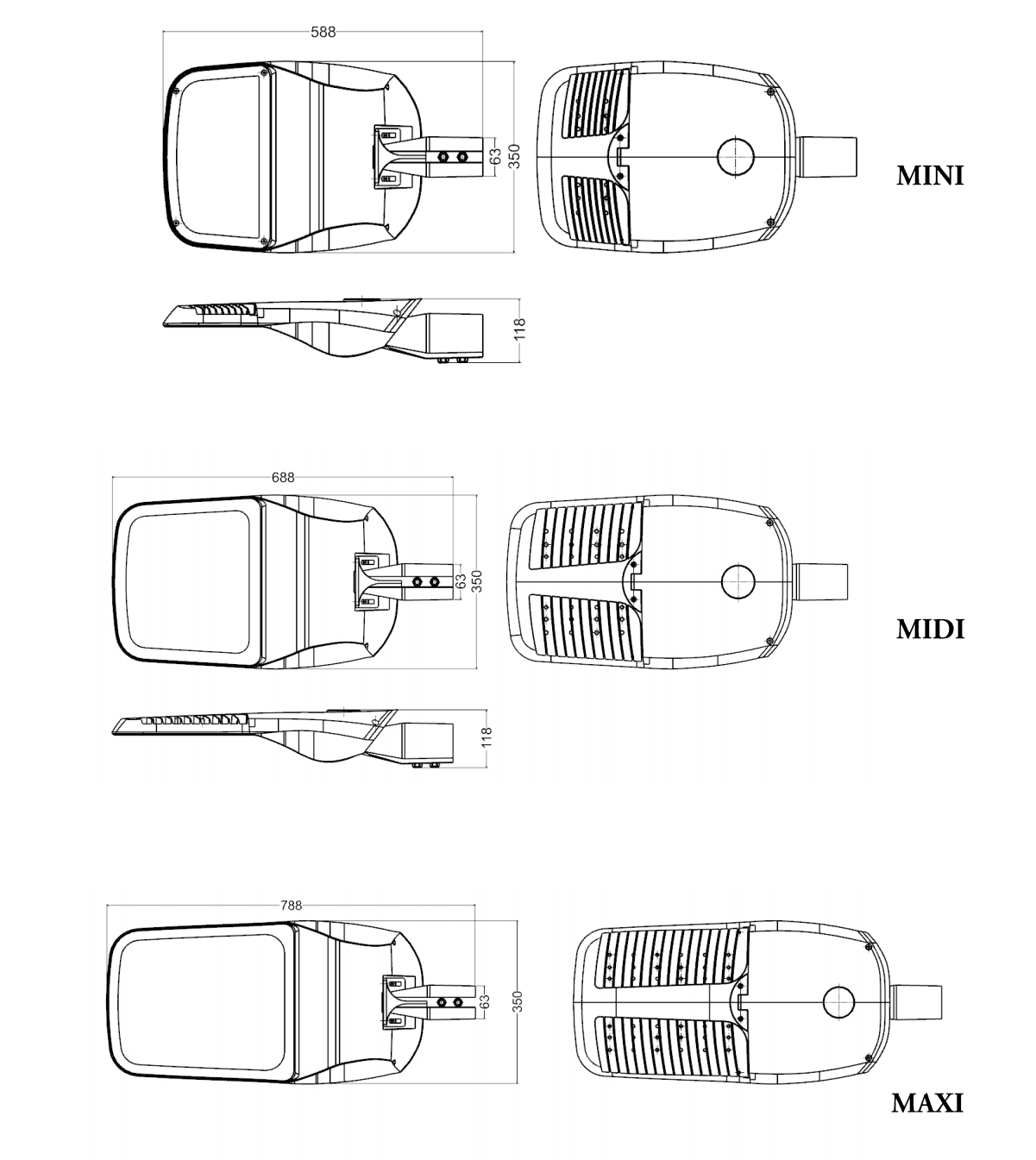

MÉRETEK (mm)
MEGRENDELÉSI INFORMÁCIÓK
| Rendelési kód | LED-típus | LED Menny | Optika Menny | Névleges teljesítmény | Lámpatest hatékonyság akár | Fényáram | CCT | CRI |
| FTE101 | 3030 | 96 | 8 | 80w | 120lm/w | 9600lm | 3000K-6500K | >70 |
| FTE102 | 5050 | 32 | 8 | 60w | 140lm/w | 8400lm | 3000K-6500K | >70 |
| FTE103 | 5050 | 36 | 6 | 80w | 140lm/w | 11200lm | 3000K-6500K | >70 |
| FTE201 | 3030 | 144 | 12 | 100w | 120lm/w | 12000lm | ||
| FTE202 | 3030 | 192 | 16 | 150w | 120lm/w | 18000lm | 3000K-6500K | >70 |
| FTE203 | 5050 | 48 | 12 | 100w | 140lm/w | 14000lm | 3000K-6500K | >70 |
| FTE204 | 3030 | 64 | 16 | 120w | 140lm/w | 16800lm | 3000K-6500K | >70 |
| FTE301 | 3030 | 240 | 20 | 200w | 120lm/w | 24000lm | 3000K-6500K | >70 |
| FTE302 | 3030 | 288 | 24 | 200w | 130lm/w | 30000lm | 3000K-6500K | >70 |
| FTE303 | 5050 | 80 | 20 | 150w | 140lm/w | 21000lm | 3000K-6500K | >70 |
| FTE304 | 5050 | 96 | 24 | 200w | 140lm/w | 28000lm | 3000K-6500K | >70 |
| FTE305 | 5050 | 144 | 24 | 200w | 150lm/w | 35000lm | 3000K-6500K | >70 |
| Megjegyzés: - A teljesítmény igény szerint testreszabható -Szabványos házfestés színe sötétszürke, kérésre más szín is festhető. | ||||||||
LOGISZTIKAI ADATOK

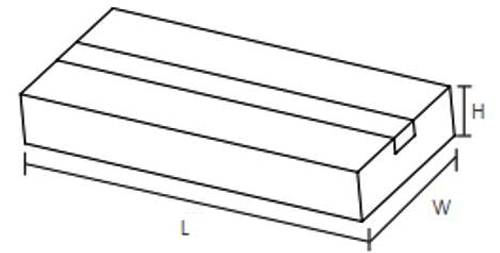

| MODELL | Csomagolási egység (db/karton) | Karton mérete (mm) (hosszúság*szélesség*magasság) | Nettó súly | Bruttó tömeg | kötet |
| FORTUNE MINI | 1 | 630*390*180mm | 5,9 kg | 6,5 kg | 44,2 dm³ |
| FORTUNE MIDI | 1 | 730*390*180mm | 7,5 kg | 8,3 kg | 51,2 dm³ |
| FORTUNE MAXI | 1 | 830*390*180mm | 8,8 kg | 9,8 kg | 58,3 dm³ |
| |||||
TELEPÍTÉS

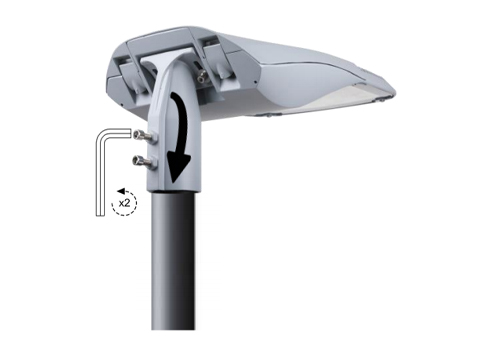

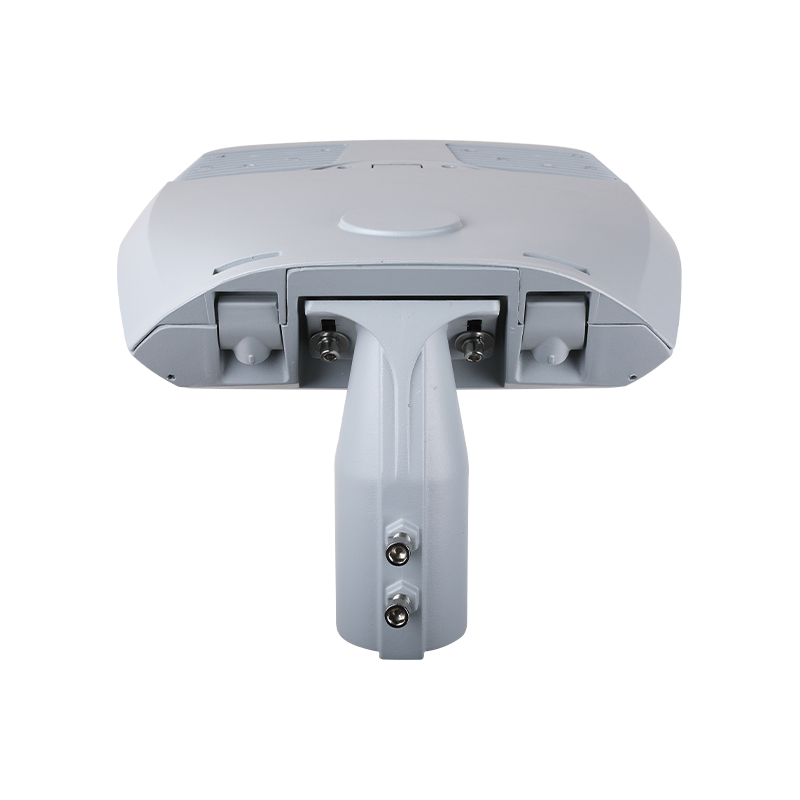

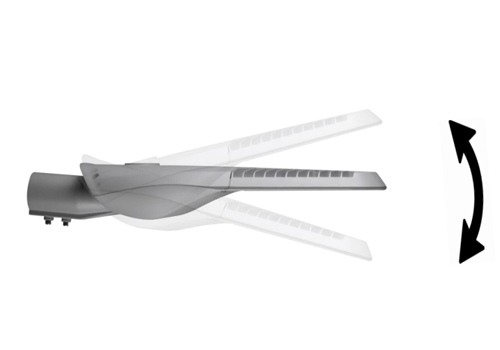

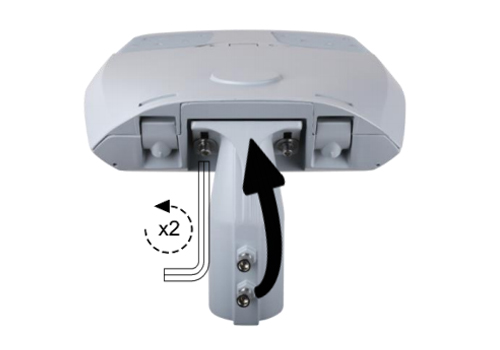

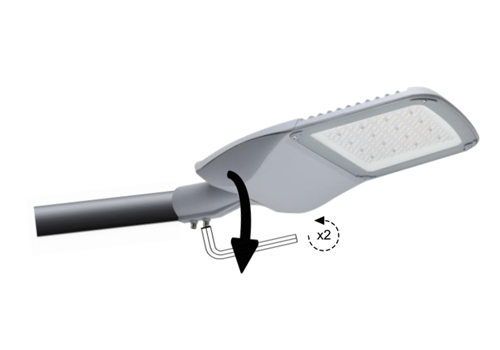

Rögzítse a lámpatestet az oszlophoz imbuszkulccsal. | Lazítsa meg a csavarokat az imbuszkulccsal, és forgassa el a csapot az oldalsó bemeneti helyzetbe |

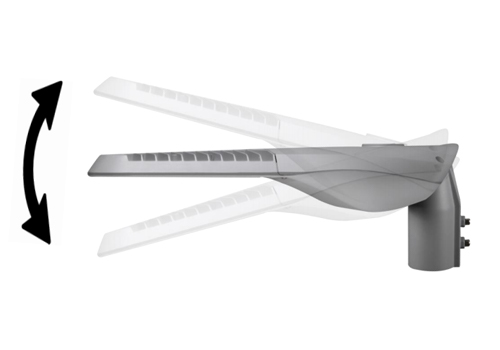

Csak egy kéziszerszám szükséges a lámpatest felszereléséhez. | -15° és 15° között. A csapszög -15°, -10°,0°,5°,10°,15°-kal állítható. |

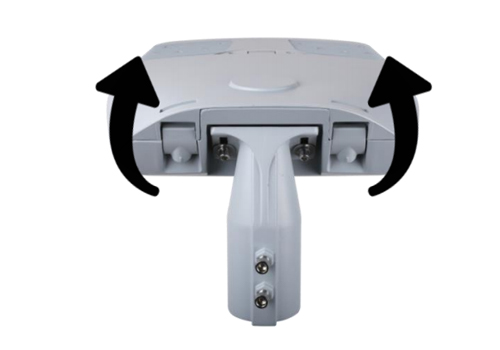

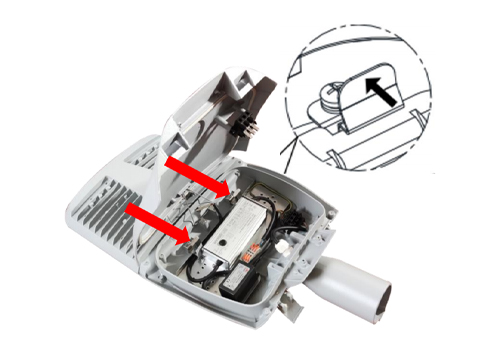

-15° és 15° között A csapszög -15°, -10°,0°,5°,10°,15°-kal állítható. | Nyomja meg a két csatot a sebességváltó rekesz kinyitásához. |

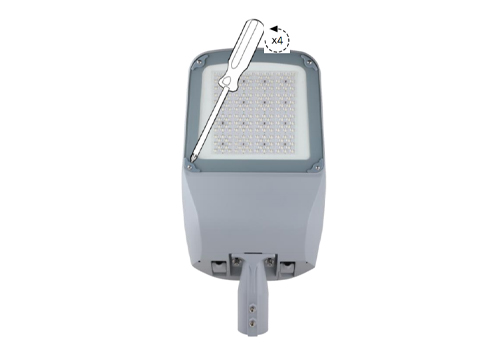

Helyezze a hajtómű rekesz fedelét reteszelt helyzetbe, szalagonként nyomja meg a 2 kapcsot és vegye ki a hajtóműlemezt, cserélje ki a meghibásodott elektronikus alkatrészeket újakra, majd zárja le a hajtóműteret. | Lazítsa meg a csavarokat és távolítsa el az üveget, majd lazítsa meg a NYÁK-on rögzített csavarokat, távolítsa el a meghibásodott NYÁK-t és cserélje ki egy újra. Csatlakoztassa és húzza meg az egyes részeket lépésről lépésre. |
