180 lm/W LED utcai világítás hatékonysága: mit jelent és hogyan határozzuk meg

A közelmúltban Dél-Európában kiírt közvilágítási tenderen 160 lm/W-ot határoztak meg az új LED-es utcai lámpák minimálisan elfogadható hatásfokának, és az öt pályázó gyártó közül kettőt kizártak, mert fotometriai fájljaik 148 lm/W-ot és 152 lm/W-ot mutattak a megadott hajtási áram mellett. Itt landolt az önkormányzati beszerzés: 180lm/W LED street light a teljesítmény már nem marketing állítás, hanem mért, ellenőrizhető specifikáció. Egy 100 W-os lámpatestnél a 180 lm/W 18 000 lumen valós optikai teljesítményt produkál, ami elég egy kétsávos gyűjtőúthoz 8 méteres szerelési magasságban, és megváltoztatja a vevők ajánlatainak összehasonlítását, a megtérülés kiszámítását és az utólagos felszerelési programok indokolását.

Mit jelent a 180 lm/W a valódi utcai világításban?

A fényhatásfok megmutatja, hogy hány felhasználható lument kap minden egyes, a rácsról lehúzott watt után. A 180 lm/W-os adat egy lámpatest szintmérés: tartalmazza a LED chipeket, az optikai lencséket, a meghajtó veszteségeket és a hőhatásokat, így mindig alacsonyabb, mint a LED adatlapra nyomtatott csupasz chip hatásfoka. A valósághű 180 lm/W-os utcai lámpa tehát egy szigorúan optimalizált rendszert képvisel, nem csak egy kiváló minőségű LED-et.

These lumen packages map directly to road classes: 10,800 lm covers residential streets and cycle paths; 18 000 lm a gyűjtőutak munkatartománya; A 27 000 lm-es és afeletti vízvezetékek, csomópontok és ipari bekötőutak számára alkalmasak. Lumencél nélküli hatékonyságot választani értelmetlen, ezért mindig az útosztályból és a fotometriai tervezésből induljon ki, majd olvassa le a szükséges wattokat az lm/W görbéről.

180 lm/W LED utcai világítás a tipikus hatékonysági szintekkel szemben

Most LED street lights sold today deliver between 130 lm/W and 150 lm/W at the luminaire level. A 180 lm/W-os LED-es utcai lámpa prémium szintű, csak akkor érhető el, ha az optikai veszteséget, a hőellenállást és a meghajtó hatékonyságát egyidejűleg szabályozzák. A különbség jól látható az általánosan alkalmazott technológiák egyszerű összehasonlításában.

The efficiency gap has direct project consequences. Egy 130 lm/W-os, 21 600 lm-t produkáló lámpatesthez 166 W, míg egy 180 lm/W-os, azonos teljesítményt produkáló lámpatesthez mindössze 120 W. Egy 1000 szerelvényes hálózatnál ez 46 kW csatlakoztatott terhelést jelent, ami nagyjából minden kis áramköri transzformátor lefoglalt kapacitását és egy ismétlődő elosztó vezetéket terheli.

A jelenlegi piacon a Jiangsu Dingrui Lighting Technology Co., Ltd. Atlantic Lite sorozata eléri a sáv csúcsát. 50 W-tól 240 W-ig terjed, 120 lm/W és 180 lm/W közötti hatásfokkal a kiválasztott watttól és CCT-től függően, ami azt jelenti, hogy ugyanaz az optikai család kiszolgálhatja a lakossági utcákat és a főutakat.

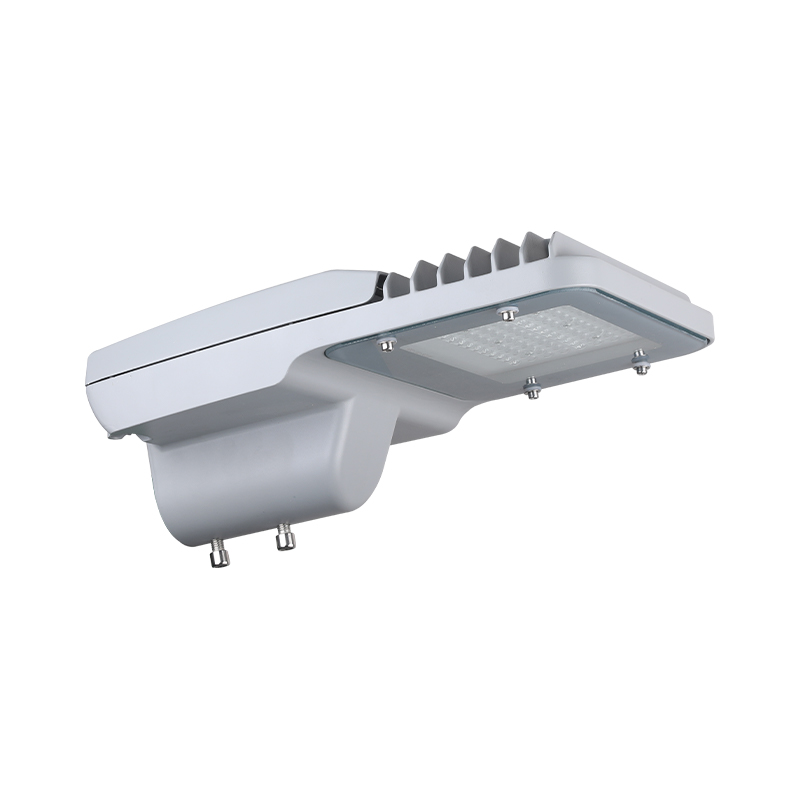

Atlantic Lite LED utcai lámpa 120-180 lm/W 50-240 W opciókkal This luminaire family covers residential to main-road applications with a wide efficacy range. Szerszám nélküli hajtóműtartó rekeszét és aszimmetrikus optikai lencséjét érdemes felülvizsgálni, ha a karbantartási költségek és a tükröződés-csökkentés fontosak a projektben. Termék megtekintése →

Azoknak a vásárlóknak, akik szeretnék megérteni, hogy valójában mely mutatók különböztetik meg a jó lámpatesteket az átlagosaktól, nézzék át a mi bontásban key efficiency metrics for urban lighting applications specifikáció írása előtt.

Öt alkatrész, amelyek elérik vagy megsértik a 180 lm/W teljesítményt

Minden szállító megadhat chipszintű hatékonysági számot; nagyon kevesen tartják fenn a 180 lm/W-ot a lámpatest szintjén, mert öt komponensnek együtt kell működnie.

• LED chip and binning. A bevált gyártóktól származó 3030 és 5050 SMD chipek alacsony meghajtóáram mellett meghaladják a 200 lm/W-ot, de a fluxustároló és a fokozat határozza meg, hogy ebből mennyi marad meg a lámpatestben. A szűk rekeszek egyenletes kimenetet jelentenek a gyártási tételekben.
• Optical efficiency. A II-es vagy III-as típusú eloszlású, nagy áteresztőképességű lencsék elkerülik az olcsó mélytálas refraktorok 10-15 százalékos veszteségét, és nem az égen, hanem az úton tartják a fényt.
• Vezetői hatékonyság. Constant-current drivers running at 92 to 94 percent efficiency convert almost every input watt into LED power; az alacsonyabb besorolású sofőrök 6-10 százalékot pazarolnak hőként.
• Thermal management. A die-cast aluminum housing with a direct thermal path from the MCPCB keeps junction temperature low. A 10 C fokos emelkedés 3-5 százalékkal csökkentheti a fénykibocsátást, és felgyorsíthatja a lumen értékcsökkenését.
• Optikai védelem. A lapos edzett üvegburkolat a fény 95 százaléka felett átereszti, míg egyes texturált polikarbonát borítások 90 százalék alá esnek, csendesen eltüntetve az lm/W előnyt.

Ez az öt tényező az oka annak, hogy egy 180 lm/W-os LED-es utcai lámpának felismerhető mérnöki lábnyoma van: nehezebb hűtőborda, precíziós lencse és a tényleges terhelésnek megfelelő meghajtó. A Nova sorozatú, IP66 és IK10 besorolású, moduláris LED-es utcai lámpát ezen a területen tervezték, cserélhető modulokkal, amelyek elválasztják a törékeny elektronikát a hőúttól.

Nova Modular LED Street Light with IP66, IK10, and 30-300 W A nagy hatékonyságú működésre tervezett moduláris egység elválasztja az elektronikát a hőúttól, és támogatja a szerszám nélküli karbantartást. Cserélhető moduljai és magas védelmi fokozatai fontossá teszik a megbízható, működőképes közvilágítás meghatározásakor. Termék megtekintése →

Mennyit takarít meg energiaköltségen egy 180 lm/W-os LED utcai lámpa

Vegyünk két lámpatestet, amelyek ugyanazt a 21 600 lm-t termelnek: egy 150 lm/W-os 144 W-ot, egy 180 lm/W-os pedig 120 W-ot. Ez a 24 W-os különbség kicsinek tűnik, de az önkormányzati hálózaton megszorozva a világítási költségvetés legnagyobb szabályozható költségévé válik.

Így minden 180 lm/W-os lámpatest évente 11,52 dollárt takarít meg, szemben a 150 lm/W-os egység 0,12 dollár/kWh-val. Mérje ezt egy 1000 szerelvényes lakossági hálózatra, és az éves megtakarítás 11 520 USD; 15 éves élettartam alatt meghaladja a 170 000 dollárt, mielőtt nem számolnánk a csökkentett csúcsigényi díjakat és a kevesebb karbantartási beavatkozást.

Hogyan ellenőrizhető a 180 lm/W-os LED utcai világításra vonatkozó állítás

Az lm/W szám csak akkor hiteles, ha azt a ténylegesen használni kívánt üzemi áramerősségen és hőmérsékleten generált fotometriai és élettartam-dokumentumok támasztják alá. Kérje ezeket a szállítótól, mielőtt elküldi a beszerzési rendelést.

• LM-80 data for the exact LED chip model used in the luminaire.
• A TM-21 előrejelzett lumenfenntartás, L90-nel 100 000 óránál vagy annál jobbnál.
• IES vagy EULUMDAT fotometriai fájl, amely a lámpatest lumenét mutatja, nem a chip lumenét, névleges watton.
• A gyártási mintából származó gömbvizsgálati jelentés integrálása, nem egy labor prototípus.
• Ingress protection of IP66 or higher and impact rating of IK08 to IK10 for roadside exposure.
• Driver specification confirming that the input-power measurement includes driver losses.

For projects that need higher wattage on main roads, verification matters even more because the cost of a wrong decision scales with power. Az Atlantic sorozatú LED-es utcai lámpa 100 W-tól 300 W-ig terjed, IP66-os fröccsöntött alumínium házban, közzétett fotometriai fájlokkal minden teljesítmény és CCT kombinációhoz.

Atlantic High-Power IP66 LED utcai lámpa, 100-300 W A nagyobb teljesítményt igénylő főúti projektekhez ez a sorozat közzétett fotometriai fájlokat és szabadalmaztatott aszimmetrikus lencserendszert biztosít. Moduláris táprekeze és sóspray-teszttel tesztelt háza hosszú távú teljesítményt nyújt, ami elengedhetetlen a lámpatestek helyszíni viselkedésének értékeléséhez. Termék megtekintése →

Hasonlítsa össze a javasolt szerelvényt a projekt útosztályával, oszloptávolságával és szerelési magasságával. Az a lámpatest, amely papíron eléri a 180 lm/W-ot, de rossz elosztással van felszerelve, továbbra is egyöntetűség és vakító panaszokba kerül a helyszínen.

Gyakran Ismételt Kérdések

Ezeket a kérdéseket teszik fel a beszerzési csapatok a 180 lm/W-os LED-es közvilágítási ajánlatok összehasonlításakor.

Mindig a magasabb lm/W a megfelelő választás az utcai világításhoz?

Nem magától. A hatékonyságot a fotometriai eloszlással, a tükröződés-szabályozással, az egyenletességgel és a sötét égboltra való megfeleléssel együtt kell értékelni. Egy 180 lm/W-os, nem megfelelő típusú elosztású lámpatest alulteljesíthet egy 150 lm/W-os egységet megfelelő optikával, ezért először határozza meg az útosztályt és az optikai követelményeket, majd hasonlítsa össze a hatékonyságot.

Mennyi energiát takarít meg egy 180 lm/W-os utcai lámpa a 150 lm/W-hoz képest?

Ugyanazon fényáram mellett a megtakarítás arányos a hatásfok arányával: 150 lm/W-ról 180 lm/W-ra való átállás 16,7 százalékkal csökkenti a bemeneti teljesítményt. Egy 21 600 lm-t produkáló lámpatest általános esetben 144 W-ot jelent a 120 W-tal szemben, vagyis körülbelül 96 kWh-t takarítanak meg lámpatestenként évente 4000 üzemórával.

A 180 lm/W kompromisszumokat kényszerít a színvisszaadás vagy a CCT terén?

Nem. A nagy hatásfokú utcai lámpák rutinszerűen 3000K és 5000K között működnek CRI 70-80 mellett, 3030-as vagy 5050-es SMD-chipeket használva a fluxushoz és a színhez egyaránt. A hatékonyság az optikai és termikus tervezésből fakad, nem pedig abból, hogy a színminőség az útvilágítási szabványok alá süllyed.

Milyen dokumentumokat kell kérnem egy 180 lm/W-os LED utcai lámpa rendelése előtt?

Kérjen LM-80 és TM-21 adatokat az adott LED-hez, egy IES fotometriai fájlt a lámpatest lumeneivel, egy integráló gömbvizsgálati jelentést a gyártási mintából, valamint a modell bejelentett IP- és IK-besorolásait. Kérjen gyártás előtti mintát, és ellenőrizze a számokat a projekthez megadott pontos illesztőprogramon és aktuális beállításon.
