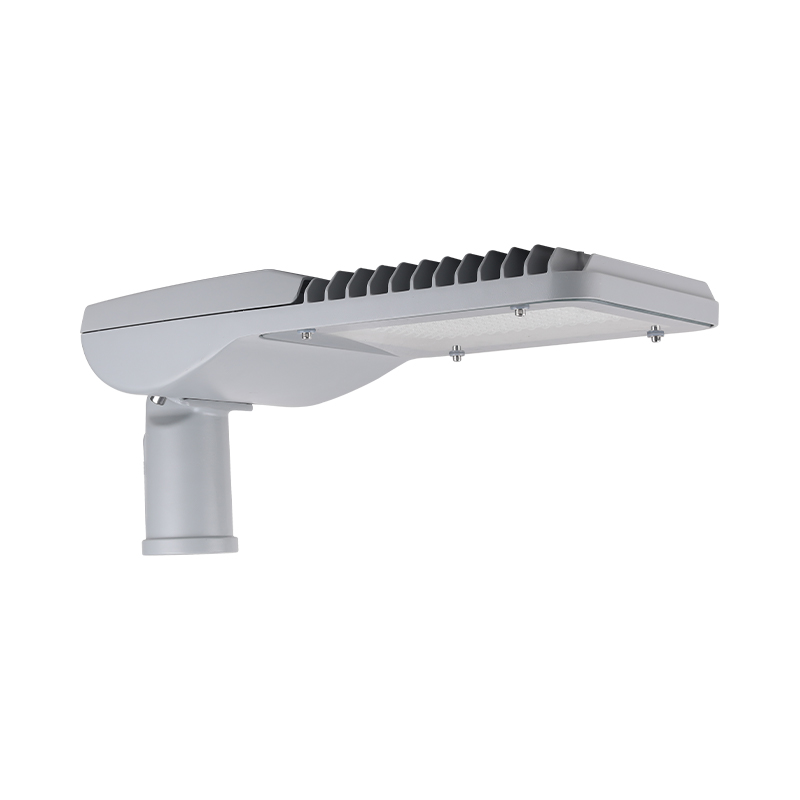

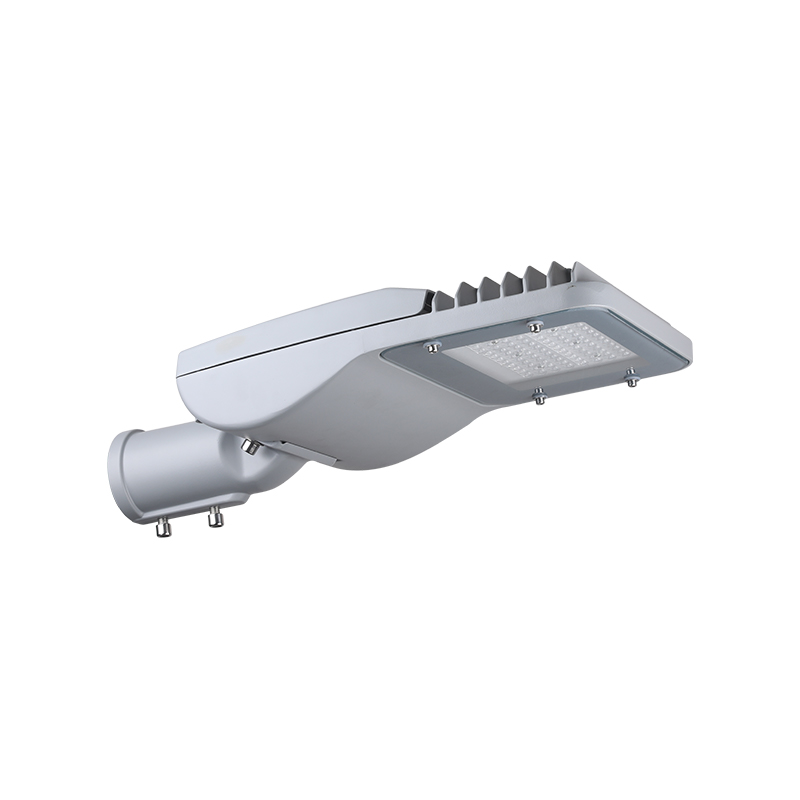

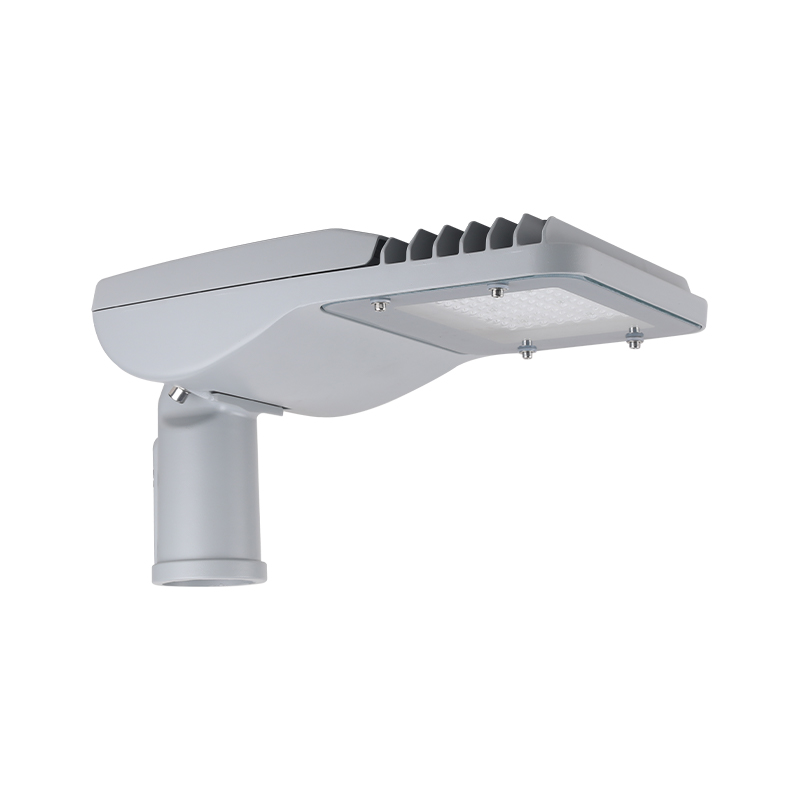

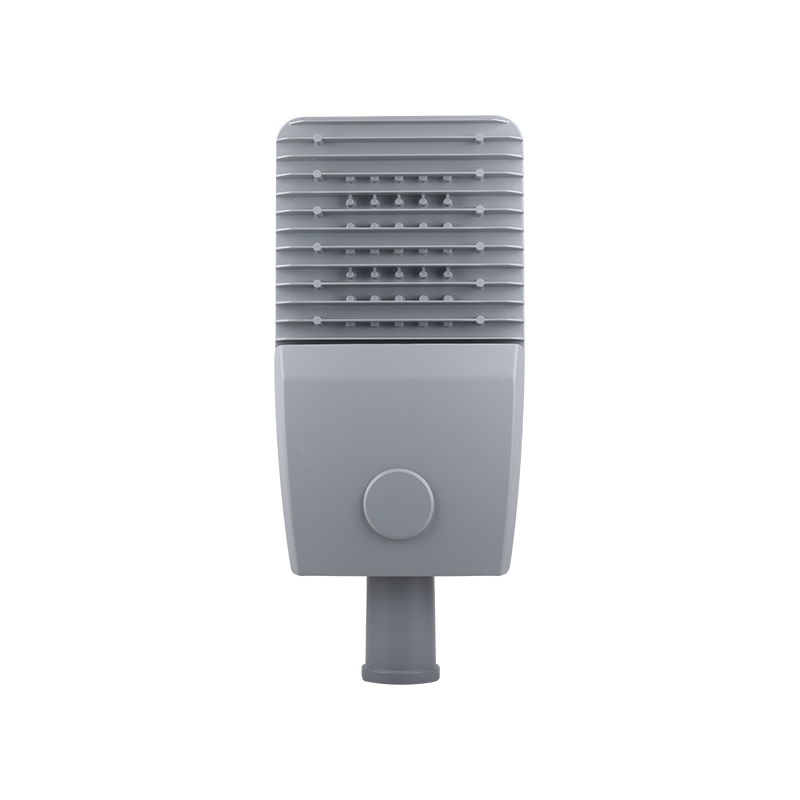

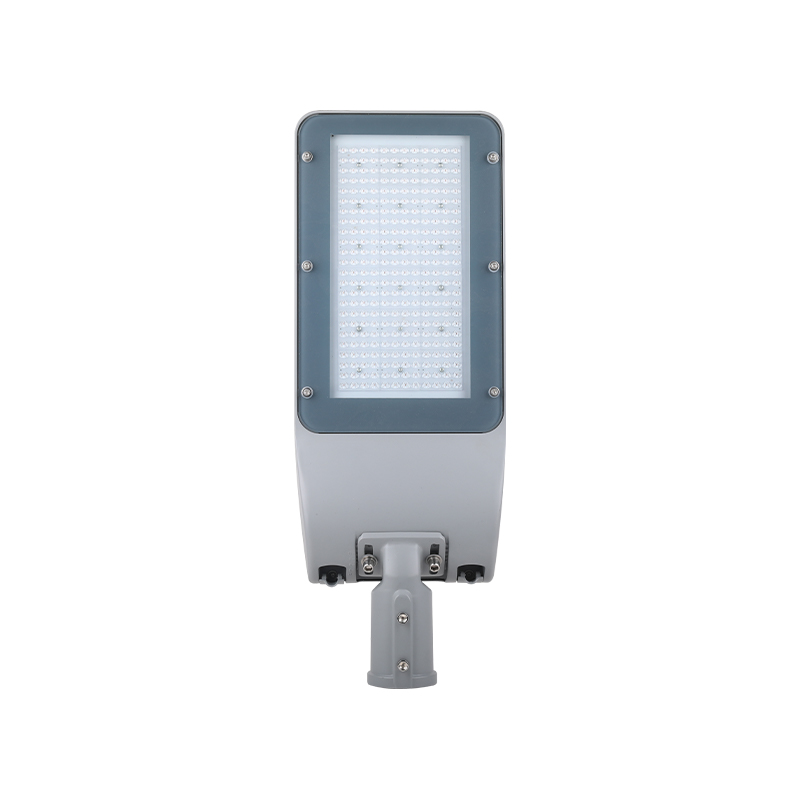

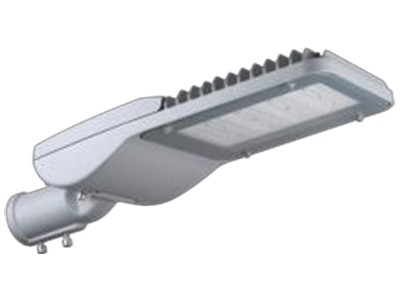

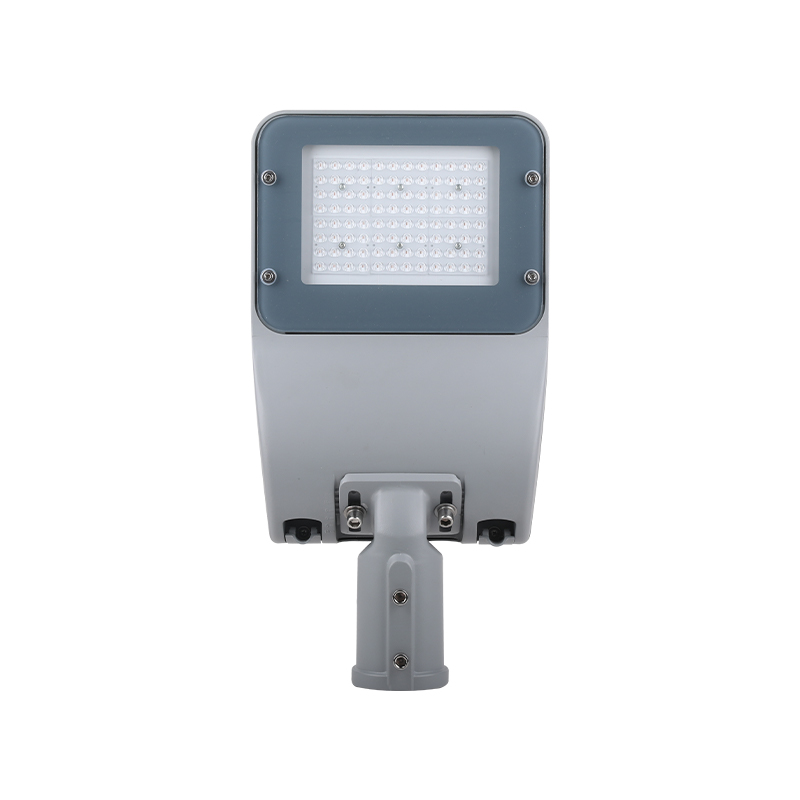

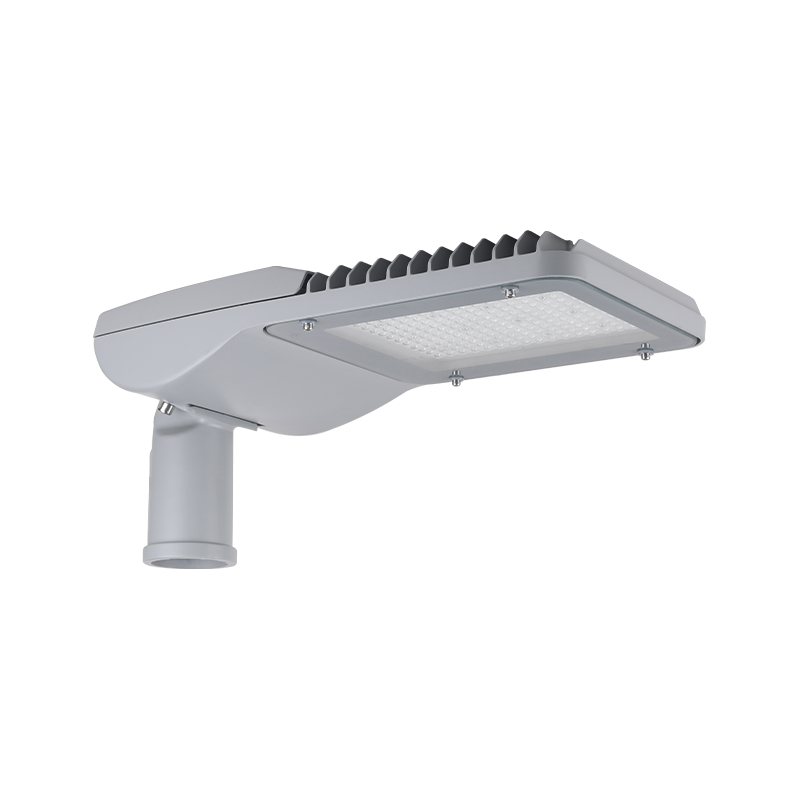

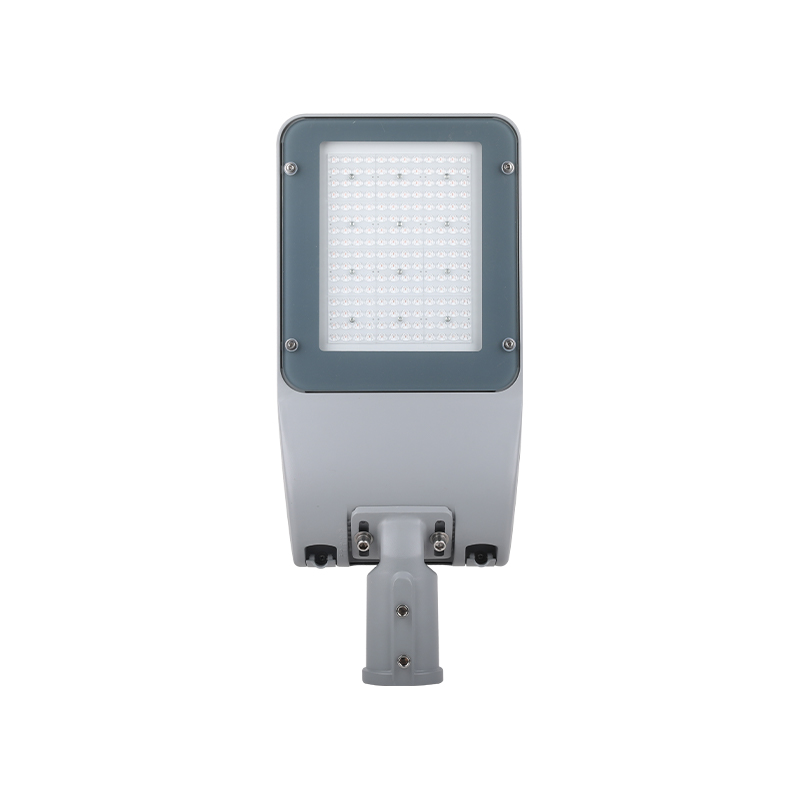

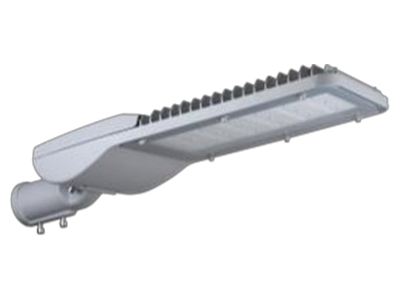

Name: Nagynyomású alumínium présöntvény ház ATLANTIC PRO LED utcai lámpák
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

Termékleírás

JELLEMZŐK
1. Hat méretben kapható, projekteknél költséghatékonyabb.
5050/3030 chip led, 120-180lm/w Nagynyomású öntött alumínium test tartós korrózióálló poliészter porbevonattal.
2. IP66, lk09 10 kv/20kv SPD opcionális.
3. Állítható csapszög 0±15°.
4. Az egyedi leszerelhető kialakítás lehetővé teszi a felső ház és a vezetőtábla gyors szétszerelését, szerszámok segítsége nélkül, ami megkönnyíti a belső alkatrészek ellenőrzését, javítását és cseréjét, valamint javítja a berendezés karbantartási hatékonyságát.
5. Bizhogynsági kapcsoló/fotocella/zárlatos sapka/intelligens érzékelő kérésre 5 év garancia.

FŐ ALKALMAZÁSOK

ÚT ÉS ÚT

HIDAK

VÁROSI ÉS LAKÓTERÜLETEK

TÉR ÉS GYALOGOS TERÜLETEK

MŰSZAKI ADATOK

SPEC

MINI

MIDI

MAXI

Watt

30-75W

80-150W

150-200W

Bemeneti feszültség

100-277V/50-60Hz

Színhőmérséklet

3000-6500K

Színvisszaadási index

CRI>70

Üzemi hőmérséklet

-40 ℃ ~ 50 ℃

Ház anyaga

ADC12

Behatolás elleni védelem

IP66

Ütésszilárdság

IK08/IK09 opcionális

Túlfeszültség elleni védelem

10KV/20KV

Diffúzor

Edzett üveg

Spigot átmérőjű

50mm/60mm

Súly

4,3 kg

5,6 kg

6,8 kg

TERVEZÉS RÉSZLETESEN

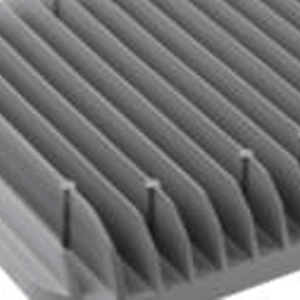

Test
Nagy teherbírású öntött alumínium test korrózióálló poliészter porbevonattal.

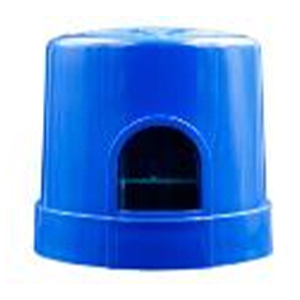

Fényképvezérlő (opcionális)
Opcionális NEMA aljzattal és fotocellával/zárlatos kfelakkal.

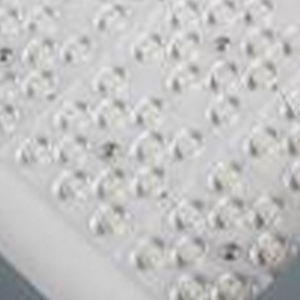

Led chipek
Lumileds 3030 és 5050 led chipek akár 150lm/w lámpatest-hatékonysággal, hosszú élettartammal 50000 óra.

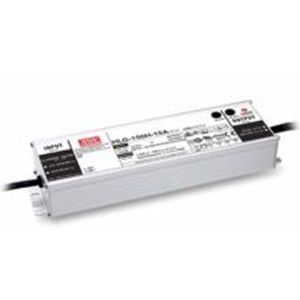

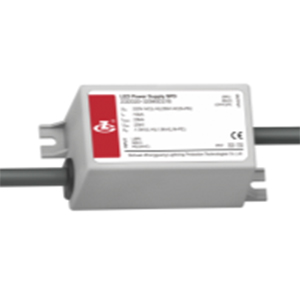

Tápegység
Nagy teljesítményű led driver
- Igény szerint 0-10V tompítás
- A vezető márka közül választhat
MOSO, Meanwell, Philips, Osram.

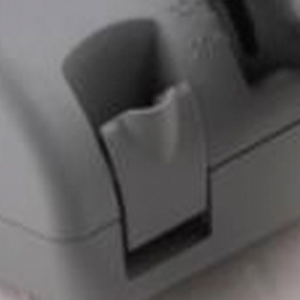

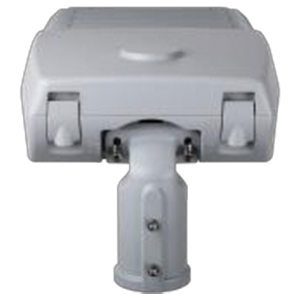

Csatok
Szerszám nélkül nyitható hajtómű, könnyen karbantartható.

Spigot
Széles szögben állítható 0°-±15° között az oldalsó bemenethez és az oszlop tetejére történő rögzítéshez.

Hálózati szakaszoló
A lámpatest automatikus kikapcsolása, amikor a sebességváltó rekesz nyitva van, és bezárás után, a dolgozók biztonsága karbantartás közben.

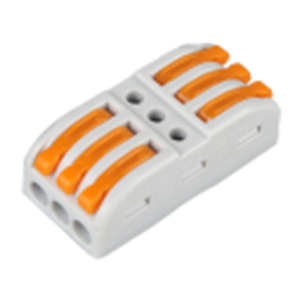

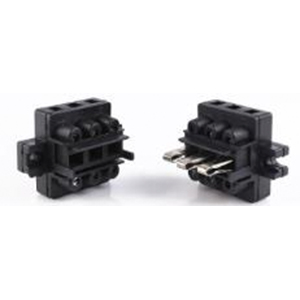

Csatlakozó
Gyors dugaszolható csatlakozó, szerszám nélkül, időt takarít meg.

SPD
10kv (opcionális 20kv) túlfeszültség-védelmi készülék, megbízhatóbb védelem a led tápegység számára.

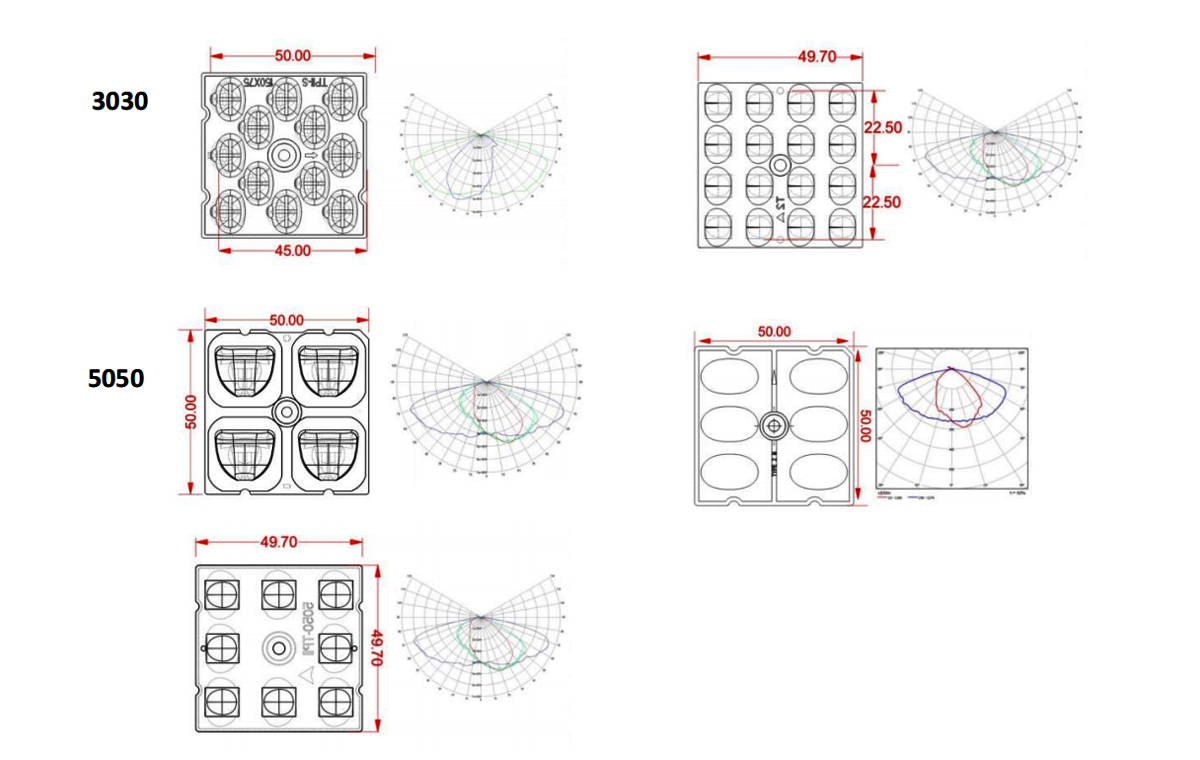

OPTIKA ELÉRHETŐ

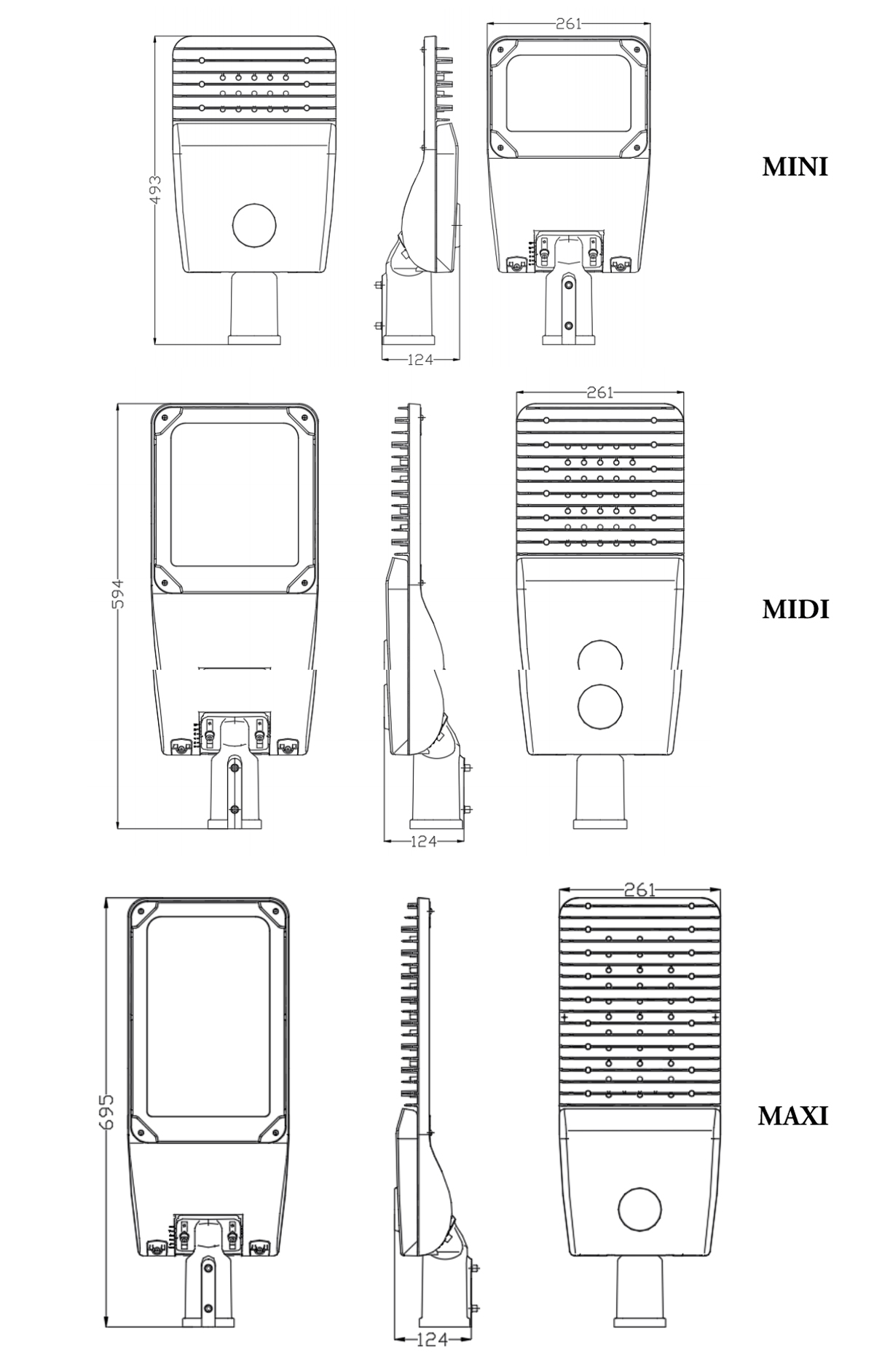

MÉRETEK (mm)

MEGRENDELÉSI INFORMÁCIÓK

Rendeljen kódot

LED típus

LEDMenny

Optika
Qty

Értékelt Watt

Lámpatest
hatékonyságát up to

Világító fluxus

CCT

CRI

ATP101

3030

60w

120lm/w

9600lm

3000K-6500K

>70

ATP201

3030

192

120w

120lm/w

14400lm

3000K-6500K

>70

ATP301

3030

288

180w

120lm/w

21600lm

3000K-6500K

>70

Megjegyzés:
- A teljesítmény igény szerint testreszabható.
- Szabványos házfestés színe világosszürke, kérésre más szín is festhető.

LOGISZTIKAI ADATOK

MODELL

Csomagolási egység
(db/karton)

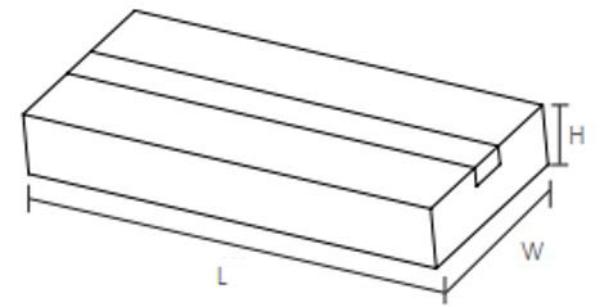

Karton mérete (mm)
(hosszúság*szélesség*magasság)

Nettó súly

Bruttó tömeg

kötet

ATLANTICPRO MINI

510*280*180mm

4,3 kg

4,8 kg

25,7 dm³

ATLANTICPRO MIDI

610*280*180mm

5,6 kg

6,2 kg

30,7 dm³

ATLANTICPRO MAXI

710*280*180mm

6,8 kg

7,5 kg

35,7 dm³

TELEPÍTÉS

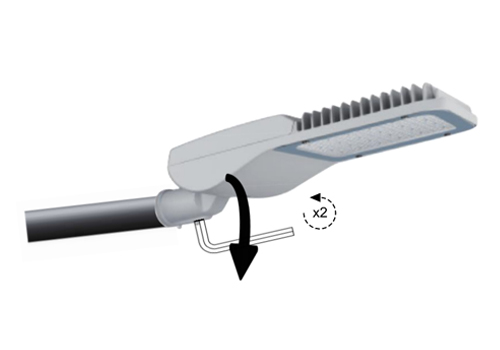

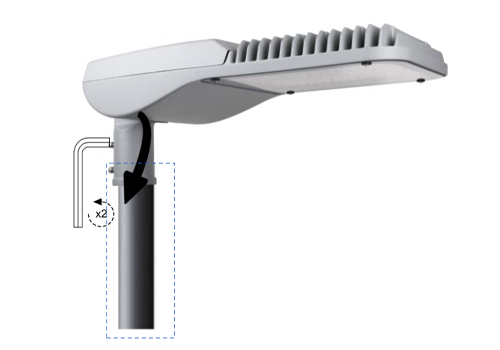

Rögzítse a lámpatestet az oszlophoz imbuszkulccsal.

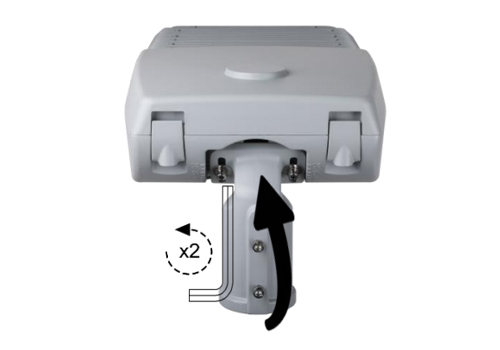

Lazítsa meg a csavarokat imbuszkulccsal, és forgassa el a csapot az oldalsó bemeneti helyzetbe.

Csak egy kéziszerszám szükséges a lámpatest felszereléséhez.

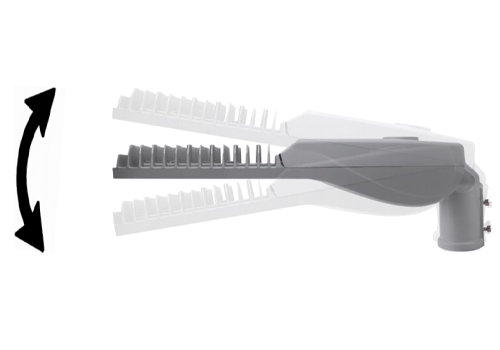

-15° és 15° között.

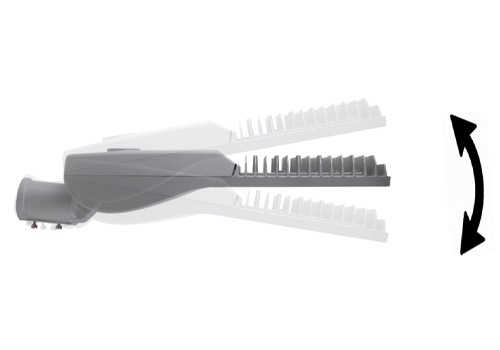

-15° és 15° között, a csap szöge -15°, -10°, 0°, 5°, 10°, 15°-kal állítható.

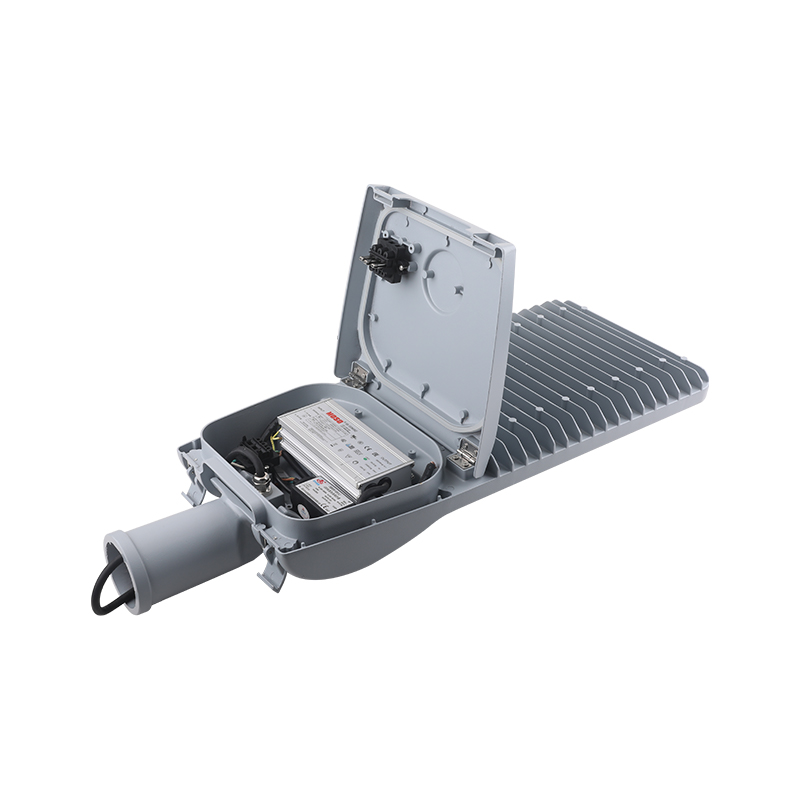

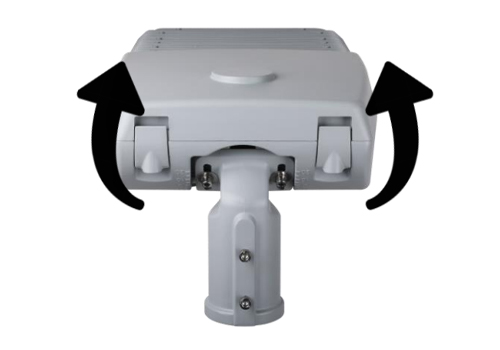

Nyomja meg a két csatot a sebességváltó rekesz kinyitásához.

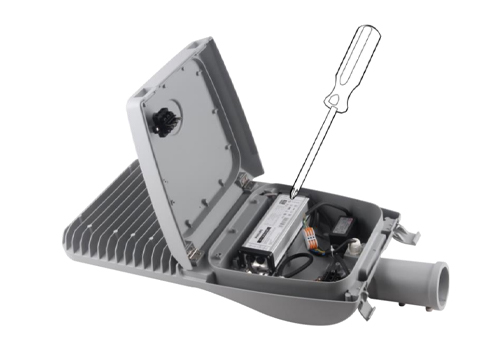

Helyezze a hajtómű rekesz fedelét reteszelt helyzetbe, keresztcsavarhúzóval lazítsa meg a csavarokat és cserélje ki a meghibásodott elektronikus alkatrészeket, majd zárja le a hajtóműteret.

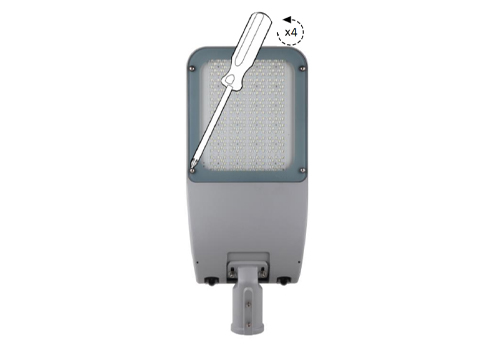

Lazítsa meg a csavarokat és távolítsa el az üveget, majd lazítsa meg a NYÁK-on rögzített csavarokat, távolítsa el a meghibásodott NYÁK-t és cserélje ki egy újra. Csatlakoztassa és húzza meg az egyes részeket lépésről lépésre.
