10 kV-os túlfeszültség-védett LED utcai lámpa: Műszaki adatok, előnyök és kiválasztási útmutató

Egy délkelet-ázsiai tengerparton folyó önkormányzati útszélesítési projekt a LED-es utcai lámpák 38 százalékát veszítette el két zivatarszezon alatt. Az eredeti specifikáció 6 kV-os túlfeszültség-védelmet engedélyezett, de a folyosó egy olyan zónában helyezkedik el, ahol nagyjából évi 30 villámnap van, és szabadon vannak a légvezetékek. A vezetőcsere második köre után a mérnöki csapat a lámpatesteket a következő néven határozta meg 10kV túlfeszültség-védett LED utcai lámpa berendezési tárgyak. A következő villámszezonok nem okoztak túlfeszültséggel összefüggő vezetői hibákat. Ez a cikk elmagyarázza, hogy mit takar a 10 kV-os besorolás, mely projekteknél van erre valóban szükség, és hogyan ellenőrizhető, hogy a szállító valódi 10 kV-os terméket szállít-e adatlapsor helyett.

Mit jelent a 10 kV-os túlfeszültség-védelem egy LED utcai lámpánál?

A 10 kV-os túlfeszültségvédelem a lámpatest integrált túlfeszültség-védelmi eszközének (SPD) névleges ellenálló képessége, amely igazoltan rögzíti és elvezeti a bejövő tranziens feszültségeket 10 kV-ig a LED-meghajtó vagy a LED-modul károsodása nélkül. A szám egy tranziens feszültség névleges érték, nem pedig a vízszigetelés vagy ütésállóság mértéke.

Az utcai lámpák a hosszú tápáramkörök végén helyezkednek el, amelyek antennaként viselkednek. Egy középfeszültségű vezetéken, akár több száz méterrel távolabb eső villámcsapás feszültséglökést indukál a vezetőkben. A hálózati kapcsolás, a kondenzátortelepek és a közeli ipari terhelések kisebb, de ismétlődő túlfeszültségeket okoznak. A 10 kV-os túlfeszültség-védett LED-es utcai lámpában lévő SPD ezt az energiát a földre tereli, mielőtt a vezető érzékeny alkatrészei elérnék a meghibásodási küszöbüket.

A védelmi szinteket általában három osztályba sorolják:

• 6kV: alapvető védelem sűrű városi hálózatokhoz alacsony villámlás mellett
• 10 kV: megerősített védelem utak, autópályák és szabadon álló létesítmények számára
• 20 kV: nagy teherbírású védelem hegyvidéki terepen és nagyon magas villanási sűrűségű zónákban

Ahol ténylegesen szükség van 10 kV-os túlfeszültség-védett LED-es utcai lámpákra

Minden olyan közúti világítási projektben, ahol évente négyzetkilométerenként több mint nyolc villanás történik, árnyékolatlan ellátó hálózaton vagy felsővezetékes oszlopokon, alapértelmezés szerint 10 kV-os túlfeszültség-védelmet kell alkalmazni. Az alacsonyabb besorolás nem hagy különbséget a normál hálózati túlfeszültségek és a katasztrófaesemény között.

A globális villám-klimatológiai térképek Délkelet-Ázsiában, Közép-Amerikában, a Guineai-öbölben és Dél-India egyes részein évente 10-20 villanást tesznek ki négyzetkilométerenként. Észak-Európa gyakran kettőnél kevesebbet rögzít. Ez a különbség közvetlenül a lámpatestek túlfeszültségében jelentkezik. A nagy sűrűségű zónában a 6 kV-os SPD egyetlen mérsékelt eseményt nyel el, de az ismétlődő túlfeszültségek több hőenergiát raknak le, mint amennyit a varisztor el tud oszlatni, és a vezető meghibásodik a következő csapáskor.

A közüzemi karbantartási nyilvántartások több országban a LED-es utcai lámpák idő előtti meghibásodásának nagyjából 30-60 százalékát a kitett helyeken előforduló túlfeszültség- és túlfeszültség-eseményeknek tulajdonítják. Egy 200 lámpatestből álló folyosón ez a tartomány több tucat kamiongurulást, forgalomirányítási beállításokat és vezetőcserét jelent az eszköz élettartama alatt.

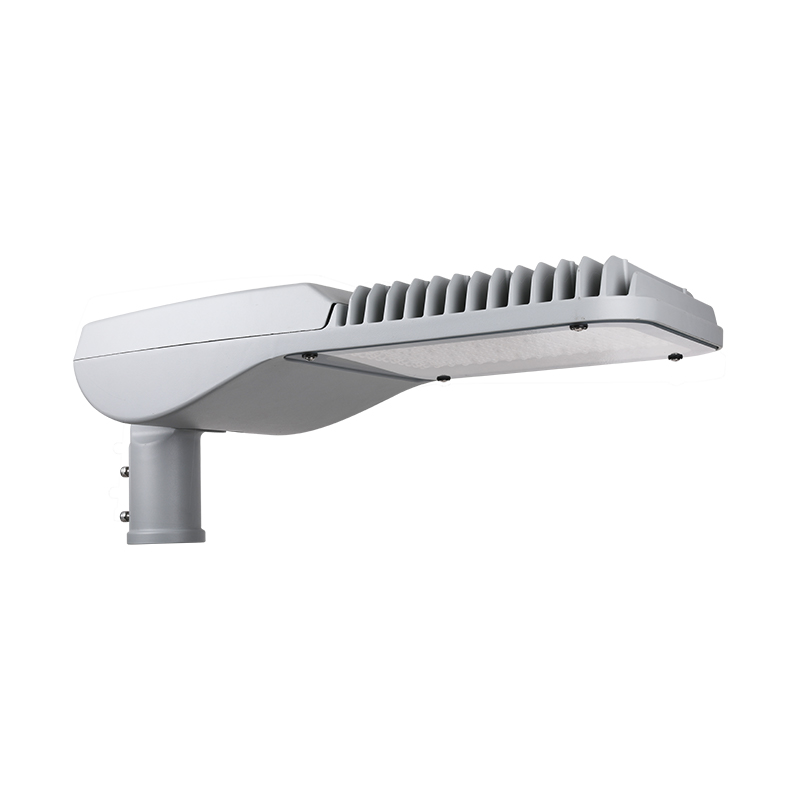

ATLANTIC sorozatú moduláris LED utcai lámpa túlfeszültség-álló kialakítással Ez a nagy teljesítményű utcai lámpa kiküszöböli az előző statisztikákban kiemelt túlfeszültséggel kapcsolatos hibákat, moduláris felépítéssel, szerszámmentes karbantartással és robusztus hőkezeléssel a megbízható teljesítmény érdekében. Termék megtekintése →

Az alábbi táblázat összefoglalja, hogy az éves villámsűrűség hogyan illeszkedik a túlfeszültség-védelmi ajánlásokhoz:

6kV vs 10kV vs 20kV: Hogyan válasszunk

Válassza a 6 kV-ot a sűrű városi hálózatokhoz, földalatti betáplálással és alacsony villanássűrűséggel, tegye a 10 kV-ot alapértelmezetté a legtöbb út- és autópálya-projektnél, és tartalékoljon 20 kV-ot olyan helyszínekre, ahol a villanások sűrűsége meghaladja az évi durván 15 villanást négyzetkilométerenként, vagy ahol a tápvezeték teljes egészében a fej felett fut nyílt terepen.

A 6 kV-os SPD és a 10 kV-os SPD közötti költségkülönbség egy lámpatestben jellemzően 5-15 USD egységenként gyári szinten. Ez az összeg kicsi egyetlen helyszíni szervizlátogatás mellett, amely magában foglalja a teherautó-gurulást, a technikus órát és a forgalomirányítást. A 10 kV-os túlfeszültség-védelem meghatározása az eredeti pályázatban a projektcsapat által megvalósítható legalacsonyabb költségű kockázatcsökkentés.

Hogyan ellenőrizhető az eredeti 10 kV-os túlfeszültség-védett LED utcai lámpa

Az ellenőrzéshez szükség van az SPD vizsgálati jegyzőkönyvre, a vezető tranziens besorolására és az integrált lámpatest vizsgálati tanúsítványára, nem pedig egyetlen adatlapon szereplő állításra. Egy lámpatest csak annyira túlfeszültségálló, mint a leggyengébb láncszeme, és általában ez a láncszem a meghajtó.

1. Kérje az SPD vizsgálati jelentést, és győződjön meg arról, hogy az IEC 61643-11 vagy ANSI C136.2 10 kV-os szinten lefedi.
2. Ellenőrizze az illesztőprogram adatlapját: sok állandó áramú LED-meghajtó csak 6 kV-os belső túlfeszültség-értékkel rendelkezik.
3. Győződjön meg arról, hogy az SPD tartalmaz hőszakaszolót, hogy extrém esemény után biztonságosan meghibásodjon.
4. Kérje az integrált túlfeszültség-teszt jelentését a teljes lámpatesthez, ne csak az SPD-komponenshez.
5. Ellenőrizze a behatolás elleni védelmet és a behatolási besorolásokat a part menti vagy vandalizmusnak kitett helyek esetén: az IP66 és az IK09 vagy IK10 általános referenciapont.

NOVA sorozatú moduláris LED utcai lámpa cserélhető vezető hozzáféréssel A szerszám nélküli sebességváltó-hozzáféréssel és a moduláris LED-motorokkal ez a lámpatest leegyszerűsíti a vezető ellenőrzését és cseréjét, és támogatja a túlfeszültség-védelmi állítások ellenőrzését a környező szövegben leírtak szerint. Termék megtekintése →

A nagy megvilágítású folyosók esetében a moduláris felépítés további értéket ad: ha az SPD vagy a meghajtó meghibásodik egy extrém esemény után, egy moduláris lámpatest lehetővé teszi, hogy a szervizcsapat percek alatt kicserélje az érintett modult anélkül, hogy az egész házat eldobná. Az árajánlatok összehasonlításakor az optikai hatékonyság is számít, ezért a kulcsfontosságú hatékonysági mutatók a városi LED-es utcai világítási alkalmazásokhoz felül kell vizsgálni a túlfeszültség-védelemmel együtt.

A 10 kV-os túlfeszültség-védett LED utcai lámpák beszerzési szempontjai

A túlfeszültség-védelmi szintet az ajánlatba be kell írni, a megajánlott adatlapon ellenőrizni és a gyári vizsgálati tanúsítványon meg kell erősíteni a szállítás előtt. A vásárlási beszélgetésnek az életciklus-költségről kell szólnia, nem az egységárról.

A megrendelés véglegesítése előtt ellenőrizze a fizikai kompatibilitást: a tartókonzolnak meg kell egyeznie a meglévő oszlopátmérővel, általában 60 mm-rel az úttest karjainál, és a lámpatest súlyának és szélének az oszlop szerkezeti engedményén belül kell lennie. A nagy teherbírású, fröccsöntött alumíniumházas sorozatok jellemzően jobban kezelik a túlfeszültség-elvezető hőt, és hosszabb élettartamot biztosítanak meleg éghajlaton. Az olyan gyártók, mint a Jiangsu Dingrui Lighting Technology Co., Ltd., közzéteszik az SPD-besorolást, a járművezetői minősítést és a vizsgálati tanúsítványt az egyes utcai lámpák sorozataira vonatkozóan, és ezeket bele kell foglalniuk az árajánlatcsomagba.

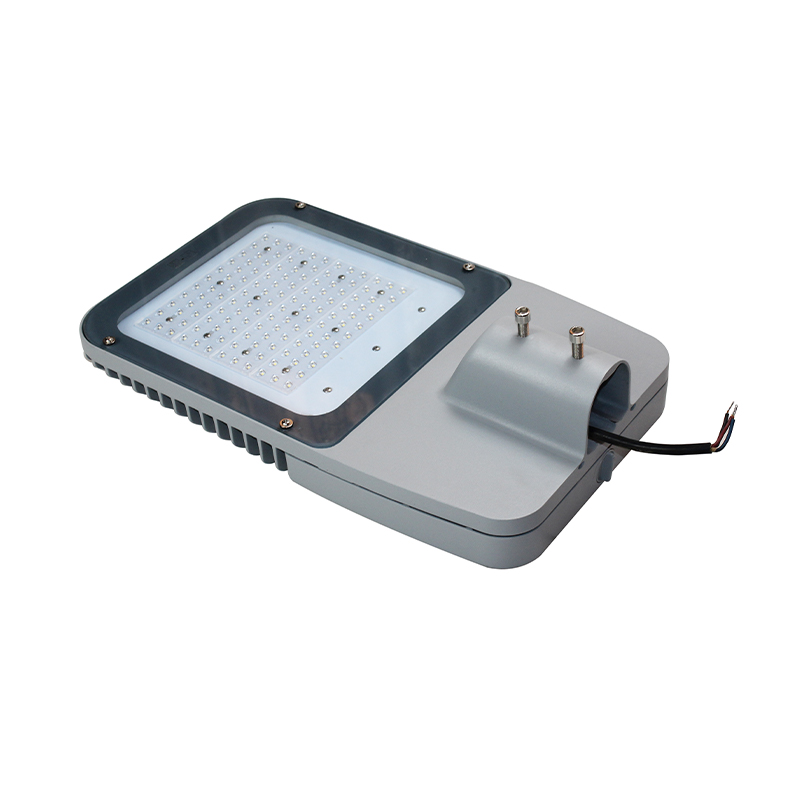

VENUS sorozatú nagy teljesítményű LED utcai lámpa D60 mm-es konzollal A póluskompatibilitásra és a hőelvezetésre tervezett tartós lámpatest szerszámmentes karbantartást és aszimmetrikus optikát tartalmaz, a túlfeszültség-védelemre vonatkozó garanciális részletekkel, ahogy azt megjegyeztük. Termék megtekintése →

A garanciális feltételek a szállító bizalmát jelzik. Az ötéves lámpatest-garancia, amely kifejezetten a túlfeszültség-védelmi alkatrészekre vonatkozik, erősebb, mint a kétéves általános garancia. Kérdezze meg, hogy a garancia kiterjed-e a villámlás okozta túlfeszültség okozta károkra. Egyes beszállítók kizárják a túlfeszültség okozta károkat, ami meghiúsítja a túlfeszültség-védett termék vásárlásának célját.

Gyakran Ismételt Kérdések

Mi a különbség a 6kV-os és a 10kV-os túlfeszültség-védelem között egy LED-es utcai lámpában?

A 6 kV-os védelem kezeli az ANSI C136.2 alapvonali kombinációs hullámát, és megfelel az alacsony megvilágítású rácsokhoz. A 10 kV-os védelem nagyobb tranziens feszültségnek és energiának is ellenáll, jellemzően 10kV/5kA vagy 10kV/10kA, így alkalmas nyílt utakra és villámveszélyes területekre, ahol nagyobb és gyakoribbak az indukált túlfeszültségek.

Egy 10kV-os túlfeszültség-védett LED-es utcai lámpához kell még külső SPD az elosztótáblán?

Igen. Az integrált SPD védi a meghajtót és a LED-modult, de védelemre szorul az elosztószekrény, a vezérlők és a betápláló vezetékek is. Koordinált kétszintű védelem, külső SPD a panelen, valamint a lámpatest belsejében található 10 kV névleges feszültség az ajánlott gyakorlat nagy telepítéseknél.

Hogyan erősíthetem meg, hogy a leszállított tétel valóban 10 kV túlfeszültség-védett?

Kérje az IEC 61643-11 vagy ANSI C136.2 tesztjelentést a pontos modellhez, kérje a meghajtó tranziens besorolási adatlapját, és ellenőrizze az SPD modult a bejövő minőségellenőrzés során. Egy hiteles gyártó ellenállás nélkül biztosítja ezeket a dokumentumokat.

Megakadályozhatja-e a 10 kV-os túlfeszültség-védelem a LED-es utcai lámpák villámcsapásait?

Egyetlen védelmi szint sem akadályozza meg az oszlopra vagy a lámpatestre való közvetlen ütközés okozta károkat. A 10 kV-os névleges feszültség kezeli az indukált túlfeszültségeket és a hálózati tranzienseket, amelyek a túlfeszültség okozta károk nagy többségét jelentik. A közvetlen ütésvédelemhez külső levegőcsatlakozók és alacsony impedanciájú földelőrendszer szükséges.
